انواع گسکت رینگی RTJ + استانداردها و معیارهای تولید در صنایع نفت، گاز و پتروشیمی

گسکت رینگی RTJ یکی از انواع آب‌بندهای فلزی است که برای آب‌بندی اتصالات فلنجی در شرایط کاری سخت، به‌ویژه در صنایع نفت، گاز و پتروشیمی، استفاده می‌شود. انتخاب این گسکت به نوع فلنج، کلاس فشار، سایز، جنس رینگ و استاندارد طراحی اتصال بستگی دارد.

اگر به دنبال انواع گسکت رینگی RTJ، جدول استاندارد گسکت‌ها یا استاندارد تولید گسکت RTJ هستید، در این مقاله با تفاوت مدل‌های R، RX و BX، مراجع استاندارد، روش تعیین سایز و معیارهای انتخاب این آب‌بند آشنا می‌شوید. این اطلاعات به مهندسان پایپینگ، کارشناسان خرید و تأمین‌کنندگان تجهیزات صنعتی کمک می‌کند تا گسکت مناسب اتصال موردنظر را دقیق‌تر انتخاب کنند.

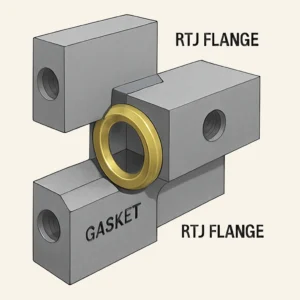

گسکت رینگی RTJ چیست؟

گسکت رینگی یا Ring Type Joint (RTJ) یک آب‌بند فلزی حلقه‌ای است که در شیار مخصوص فلنج‌های RTJ قرار می‌گیرد. هنگام بستن اتصال، نیروی پیچ‌ها باعث فشرده شدن رینگ و ایجاد تماس آب‌بندی میان سطوح فلنج و گسکت می‌شود.

برخلاف گسکت‌های تخت که معمولاً بین سطوح فلنج قرار می‌گیرند، رینگ RTJ برای نصب در شیار ماشین‌کاری‌شده طراحی شده است. به همین دلیل، تطابق ابعاد و سختی رینگ با مشخصات فلنج اهمیت زیادی دارد.

این نوع گسکت در اتصالاتی کاربرد دارد که به آب‌بندی مطمئن در فشارهای بالا و شرایط عملیاتی حساس نیاز دارند. بااین‌حال، عملکرد آن تنها به جنس فلزی محدود نمی‌شود؛ کیفیت ساخت، پرداخت سطح، انتخاب متریال و رعایت الزامات استاندارد نیز در عملکرد نهایی مؤثر هستند.

برای آشنایی با سایر آب‌بندهای صنعتی و کاربردهای آن‌ها، مقاله گسکت چیست؟ آنچه درباره گسکت باید بدانید را مطالعه کنید.

انواع گسکت رینگی RTJ کدام‌اند؟

گسکت‌های رینگی RTJ از نظر طراحی و مشخصات ابعادی در سه گروه اصلی R، RX و BX شناخته می‌شوند. تفاوت این مدل‌ها در هندسه رینگ، نحوه عملکرد آب‌بندی و نوع فلنج سازگار با آن‌هاست.

نوع گسکت	شکل و طراحی	فلنج سازگار	کاربرد متداول
R	مقطع بیضی یا هشت‌ضلعی	فلنج‌های RTJ مطابق استاندارد مربوط	اتصالات فلنجی صنعتی
RX	طراحی هشت‌ضلعی با عملکرد فشارفعال	اتصالات سازگار با RX	خطوط و تجهیزات فشار بالا
BX	طراحی ویژه برای اتصالات فشار بسیار بالا	فلنج‌های API 6BX	تجهیزات سرچاهی و اتصالات تخصصی

انتخاب هر مدل باید براساس استاندارد فلنج، شماره رینگ و مشخصات فنی اتصال انجام شود. این سه نوع را نمی‌توان صرفاً به دلیل شباهت ظاهری یا یکسان بودن سایز اسمی جایگزین یکدیگر کرد.

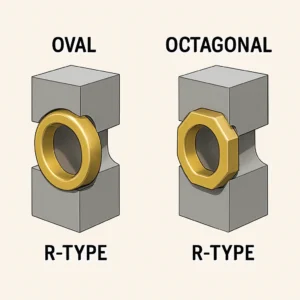

گسکت RTJ نوع R

گسکت نوع R در دو شکل مقطع بیضی (Oval) و هشت‌ضلعی (Octagonal) تولید می‌شود. این مدل در اتصالات فلنجی سازگار با ابعاد و الزامات مربوط به رینگ R کاربرد دارد.

انتخاب رینگ R به شماره شناسایی، سایز اسمی لوله، کلاس فشار و استاندارد فلنج بستگی دارد. در نتیجه، برای تعیین مدل صحیح باید اطلاعات فلنج با جدول ابعادی استاندارد تطبیق داده شود.

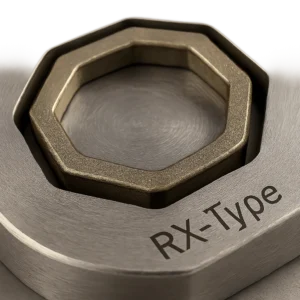

گسکت RTJ نوع RX

گسکت RX از نظر طراحی با مدل R تفاوت دارد و برای ایجاد عملکرد آب‌بندی فشارفعال طراحی شده است. در این ساختار، شرایط فشار و هندسه رینگ در عملکرد آب‌بندی نقش دارند.

این مدل در برخی اتصالات فشار بالا، از جمله تجهیزات و شیرآلات صنعتی سازگار با RX، مورد استفاده قرار می‌گیرد. بااین‌حال، فشار کاری به‌تنهایی معیار کافی برای انتخاب نیست و سازگاری رینگ با فلنج باید تأیید شود.

گسکت RTJ نوع BX

گسکت BX برای اتصالات ویژه فشار بسیار بالا طراحی شده و در فلنج‌های سازگار با API 6BX کاربرد دارد. ابعاد و هندسه این رینگ با مدل‌های R و RX متفاوت است.

در تجهیزات سرچاهی و سایر اتصالات تخصصی، انتخاب BX مستلزم تطبیق شماره رینگ، ابعاد، کلاس فشار و مشخصات فلنج است. استفاده از رینگ نامتناسب می‌تواند مانع آب‌بندی صحیح اتصال شود.

استاندارد گسکت RTJ چیست؟

یکی از مهم‌ترین مراجع برای بررسی مشخصات فنی گسکت‌های فلزی، استاندارد ASME B16.20 است. این استاندارد الزامات مربوط به مواد، ابعاد، تلرانس‌ها و نشانه‌گذاری انواع مشخصی از گسکت‌های فلزی، از جمله گسکت‌های رینگی را پوشش می‌دهد.

در کنار استاندارد گسکت، باید استاندارد طراحی فلنج نیز بررسی شود؛ زیرا ابعاد رینگ و شماره شناسایی آن به نوع فلنج و مشخصات اتصال وابسته است.

استاندارد	موضوع و نقش در انتخاب گسکت RTJ
ASME B16.20	مشخصات مواد، ابعاد، تلرانس‌ها و نشانه‌گذاری گسکت‌های فلزی
ASME B16.5	مشخصات فلنج‌های لوله‌کشی در محدوده کاربرد این استاندارد
ASME B16.47	مشخصات فلنج‌های فولادی با سایز بزرگ در محدوده کاربرد استاندارد
API 6A	الزامات تجهیزات سرچاهی و درخت کریسمس، از جمله اتصالات مرتبط
ISO 10423	الزامات تجهیزات سرچاهی و تجهیزات مرتبط در صنعت نفت و گاز

این استانداردها نقش یکسانی ندارند. برای مثال، ASME B16.20 به مشخصات خود گسکت می‌پردازد، درحالی‌که استانداردهای فلنج و تجهیزات، الزامات اتصال سازگار را تعیین می‌کنند.

بنابراین، برای سفارش گسکت RTJ باید استاندارد حاکم بر پروژه، مشخصات فلنج و الزامات فنی سازنده بررسی شود. صرف ذکر نام یک استاندارد، بدون تعیین نوع رینگ و شماره ابعادی، برای انتخاب محصول کافی نیست.

جدول استاندارد گسکت‌ها؛ چگونه سایز و شماره رینگ RTJ را تعیین کنیم؟

جدول استاندارد گسکت RTJ برای تعیین شماره رینگ و تطبیق ابعاد آن با مشخصات فلنج استفاده می‌شود. با توجه به طراحی هر نوع رینگ، جدول ابعادی با توجه به طراحی آن متفاوت است؛ بنابراین، برای انتخاب صحیح باید نوع رینگ، سایز اسمی، کلاس فشار و استاندارد اتصال را بررسی کرد.

نوع گسکت RTJ	ویژگی جدول ابعادی	اطلاعات موردنیاز برای انتخاب
R	ابعاد رینگ‌های R با مقطع بیضی یا هشت‌ضلعی	شماره رینگ، سایز و مشخصات فلنج سازگار
RX	ابعاد رینگ‌های RX با طراحی ویژه برای بهبود آب‌بندی تحت فشار	شماره رینگ، نوع فلنج و استاندارد اتصال
BX	ابعاد رینگ‌های BX مخصوص اتصالات سازگار با طراحی API 6BX	شماره رینگ، مشخصات فلنج و الزامات اتصال فشار بالا

نکته مهم: سایز اسمی لوله (NPS) به‌تنهایی برای تعیین شماره رینگ RTJ کافی نیست. شماره و ابعاد رینگ باید با نوع R، RX یا BX، مشخصات فلنج، کلاس فشار و استاندارد حاکم بر اتصال مطابقت داشته باشد. همچنین، رینگ‌های این سه گروه را نباید صرفاً به دلیل نزدیک بودن اندازه، جایگزین یکدیگر کرد.

برای تعیین شماره رینگ، ابتدا اطلاعات فلنج را از روی نقشه، پلاک یا مدارک فنی پروژه استخراج کنید. سپس این اطلاعات را با جدول ابعادی معتبر مربوط به همان نوع رینگ و استاندارد اتصال تطبیق دهید. اگر شماره رینگ مشخص نیست، پیش از سفارش، ابعاد شیار فلنج و مشخصات فنی اتصال باید بررسی شوند.

تفاوت جدول سایز گسکت RTJ با جدول سایز لوله

جدول سایز لوله، ابعاد اسمی لوله را نشان می‌دهد؛ اما جدول گسکت RTJ اطلاعات لازم برای شناسایی رینگ سازگار با فلنج را ارائه می‌کند. بنابراین، نمی‌توان تنها با استفاده از قطر اسمی لوله، شماره رینگ یا ابعاد نهایی گسکت را تعیین کرد.

همچنین جدول ابعادی نوع R لزوماً برای تعیین مشخصات RX و BX کافی نیست. هر مدل باید براساس جدول و الزامات مربوط به خودش بررسی شود.

برای جلوگیری از خطا در سفارش، بهتر است شماره رینگ از روی مدارک فنی یا نسخه معتبر استاندارد استخراج شود. اعداد تقریبی یا جدول‌های عمومی اینترنتی نباید جایگزین ابعاد استاندارد و مشخصات تأییدشده پروژه شوند.

معیارهای تولید گسکت رینگی RTJ

کیفیت گسکت رینگی به رعایت الزامات طراحی و تولید وابسته است. در پروژه‌های صنعتی، کنترل چند مشخصه فنی برای اطمینان از سازگاری رینگ با فلنج اهمیت دارد.

۱. انتخاب متریال مناسب

جنس رینگ باید با توجه به دمای کاری، فشار، نوع سیال و شرایط خوردگی انتخاب شود. فولاد کم‌کربن، فولاد زنگ‌نزن و برخی آلیاژهای مقاوم به خوردگی، بسته به کاربرد و مشخصات پروژه، می‌توانند در ساخت این محصولات به کار روند.

انتخاب متریال باید با الزامات استاندارد، مشخصات فنی سفارش و شرایط واقعی سرویس مطابقت داشته باشد.

۲. کنترل سختی رینگ

سختی گسکت یکی از مشخصات مهم در آب‌بندی RTJ است. در بسیاری از کاربردها، سختی رینگ باید کمتر از سختی سطوح فلنج مقابل باشد تا تماس مناسب و عملکرد آب‌بندی مورد انتظار حاصل شود.

حد مجاز سختی به جنس رینگ و الزامات استاندارد مربوط بستگی دارد؛ بنابراین، نمی‌توان یک مقدار ثابت را برای تمام متریال‌ها در نظر گرفت.

۳. دقت ابعادی و تلرانس‌ها

ابعاد هندسی رینگ باید مطابق استاندارد مربوط به نوع و شماره رینگ باشد. قطرها، ابعاد مقطع و سایر مشخصات تعیین‌کننده باید با الزامات ساخت و ابعاد شیار فلنج مطابقت داشته باشند.

خطای ابعادی می‌تواند مانع قرارگیری صحیح رینگ در شیار شود و احتمال نشتی اتصال را افزایش دهد.

۴. کیفیت ماشین‌کاری و پرداخت سطح

سطوح آب‌بندی رینگ باید از نظر کیفیت ساخت و پرداخت سطح مطابق الزامات استاندارد بررسی شوند. وجود آسیب، خراش نامناسب یا عیوب مؤثر در سطح تماس ممکن است عملکرد آب‌بندی را مختل کند.

۵. نشانه‌گذاری و قابلیت ردیابی

مشخصات شناسایی رینگ باید امکان تطبیق محصول با سفارش و مدارک فنی را فراهم کند. نوع رینگ، شماره شناسایی و اطلاعات متریال، در صورت الزام استاندارد یا مشخصات پروژه، برای کنترل محصول اهمیت دارند.

در پروژه‌های حساس، بررسی مدارک متریال، نتایج کنترل کیفی و گواهی‌های موردنیاز باید مطابق الزامات خرید انجام شود.

گسکت رینگی RTJ در صنایع نفت، گاز و پتروشیمی چه کاربردی دارد؟

گسکت RTJ در اتصالات فلنجی سازگار با این نوع آب‌بند استفاده می‌شود. انتخاب آن در صنایع فرایندی به شرایط عملیاتی، طراحی تجهیزات و الزامات ایمنی وابسته است.

کاربردهای گسکت رینگی RTJ در هر تجهیز باید براساس طراحی اتصال و مشخصات فنی آن تأیید شود. بالا بودن فشار به‌تنهایی به این معنا نیست که هر اتصال به گسکت RTJ نیاز دارد.

تفاوت گسکت RTJ با گسکت‌های معمولی چیست؟

تفاوت اصلی گسکت رینگی RTJ با بسیاری از گسکت‌های معمولی، در جنس، محل نصب و سازوکار آب‌بندی آن است.

معیار مقایسه	گسکت رینگی RTJ	گسکت‌های تخت و سایر انواع
جنس	فلزی	بسته به نوع، فلزی، غیرفلزی یا ترکیبی
محل نصب	داخل شیار مخصوص فلنج RTJ	متناسب با طراحی سطح فلنج
سازوکار آب‌بندی	تماس فلزی و تغییر شکل کنترل‌شده رینگ	وابسته به ساختار و متریال گسکت
انتخاب سایز	براساس شماره رینگ و مشخصات اتصال	براساس ابعاد و استاندارد نوع گسکت
کاربرد	اتصالات طراحی‌شده برای رینگ RTJ	طیف متنوعی از اتصالات صنعتی
استفاده مجدد	معمولاً توصیه نمی‌شود	وابسته به نوع گسکت و دستورالعمل سازنده

این تفاوت‌ها نشان می‌دهند که گسکت RTJ جایگزین عمومی تمام گسکت‌ها نیست. استفاده از آن مستلزم وجود فلنج و شیار سازگار است.

نکات مهم هنگام انتخاب و خرید گسکت رینگی RTJ

برای انتخاب صحیح گسکت RTJ، پیش از ثبت سفارش مشخصات زیر را بررسی کنید:

• نوع رینگ: R، RX یا BX باید با طراحی فلنج مطابقت داشته باشد.
• شماره رینگ: شماره باید از روی جدول ابعادی معتبر یا مدارک فنی اتصال تعیین شود.
• سایز اسمی و کلاس فشار: اطلاعات NPS و کلاس فشار باید با مشخصات فلنج یکسان باشند.
• جنس و سختی: متریال باید برای شرایط کاری و سطح فلنج مناسب باشد.
• استاندارد تولید: استاندارد و نسخه موردنیاز باید با مشخصات فنی پروژه مطابقت داشته باشد.
• مدارک فنی و کنترل کیفیت: در صورت الزام پروژه، مدارک متریال، نشانه‌گذاری و نتایج آزمون‌های موردنیاز را بررسی کنید.

همچنین توصیه می‌شود گسکت RTJ استفاده‌شده را بدون ارزیابی فنی و تأیید صریح دستورالعمل مربوطه دوباره به کار نبرید. تغییر شکل رینگ و آسیب سطح تماس می‌تواند بر عملکرد آب‌بندی اثر بگذارد؛ به همین دلیل، استفاده از رینگ نو معمولاً انتخاب مطمئن‌تری است.

قیمت گسکت رینگی RTJ به چه عواملی بستگی دارد؟

قیمت گسکت رینگی RTJ به مشخصات فنی و شرایط تأمین آن وابسته است. مهم‌ترین عوامل مؤثر بر قیمت عبارت‌اند از:

• نوع رینگ و شماره شناسایی
• سایز و ابعاد موردنیاز
• جنس و گرید آلیاژ
• الزامات استاندارد و کنترل کیفیت
• مدارک فنی و گواهی‌های موردنیاز پروژه
• موجودی محصول و شرایط تأمین

برای دریافت قیمت دقیق، بهتر است نوع رینگ، شماره آن، جنس، استاندارد و مشخصات فلنج را در اختیار واحد فروش قرار دهید. در صورت مشخص نبودن شماره رینگ، اطلاعات فنی فلنج و مدارک پروژه می‌توانند به شناسایی محصول مناسب کمک کنند.

برای بررسی مشخصات محصول و استعلام قیمت روز، به صفحه محصول گسکت رینگی RTJ مراجعه کنید.

سوالات متداول درباره گسکت رینگی RTJ

استاندارد اصلی گسکت رینگی RTJ چیست؟

ASME B16.20 یکی از مراجع اصلی برای مشخصات مواد، ابعاد، تلرانس‌ها و نشانه‌گذاری گسکت‌های فلزی رینگی است. استاندارد فلنج و مشخصات فنی پروژه نیز باید بررسی شوند.

انواع گسکت RTJ چه تفاوتی با یکدیگر دارند؟

گسکت‌های R، RX و BX از نظر هندسه و طراحی با یکدیگر تفاوت دارند و برای اتصالات سازگار با مشخصات هر مدل استفاده می‌شوند. انتخاب بین آن‌ها باید براساس نوع فلنج، شماره رینگ و استاندارد اتصال انجام شود.

چگونه شماره رینگ RTJ را پیدا کنیم؟

برای تعیین شماره رینگ باید سایز اسمی، کلاس فشار، استاندارد فلنج و نوع رینگ مشخص باشند. سپس اطلاعات اتصال با جدول ابعادی استاندارد مربوط تطبیق داده می‌شود.

آیا گسکت RTJ برای تمام فلنج‌ها مناسب است؟

خیر. این گسکت برای فلنج‌هایی طراحی شده است که شیار و مشخصات آن‌ها با نوع رینگ سازگار باشد. استفاده از RTJ در فلنج فاقد شیار مناسب، جایگزین صحیحی برای گسکت متناسب با آن اتصال نیست.

آیا گسکت رینگی RTJ قابلیت استفاده مجدد دارد؟

استفاده مجدد از رینگ RTJ معمولاً توصیه نمی‌شود؛ زیرا تغییر شکل یا آسیب سطح تماس می‌تواند آب‌بندی را مختل کند. تصمیم نهایی باید براساس وضعیت قطعه و دستورالعمل فنی مربوطه باشد.

جمع‌بندی

گسکت رینگی RTJ یکی از آب‌بندهای فلزی مورد استفاده در اتصالات فلنجی تخصصی صنایع نفت، گاز و پتروشیمی است. این محصول در انواع R، RX و BX تولید می‌شود و انتخاب صحیح آن به نوع فلنج، شماره رینگ، کلاس فشار، جنس و استاندارد اتصال بستگی دارد.

برای بررسی جدول استاندارد گسکت‌ها، باید میان سایز اسمی لوله، شماره رینگ و ابعاد واقعی گسکت تفاوت قائل شد. تطبیق مشخصات محصول با استانداردهایی مانند ASME B16.20 و مدارک فنی فلنج، از مهم‌ترین مراحل انتخاب و خرید است.
