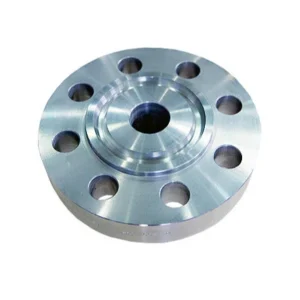

گسکت RTJ در اتصالات فلنجی‌ای استفاده می‌شود که به آب‌بندی مطمئن در شرایط عملیاتی دشوار نیاز دارند. از تجهیزات سرچاهی و خطوط انتقال هیدروکربن تا شیرآلات فشارقوی و واحدهای پالایشگاهی، این گسکت نقش مهمی در جلوگیری از نشت سیال دارد.
کاربرد گسکت RTJ به صنعت نفت و گاز محدود نیست. این گسکت در صنایع پتروشیمی، سکوهای فراساحلی، برخی تجهیزات نیروگاهی و سامانه‌های فرایندی پرفشار نیز به کار می‌رود. در این مقاله، کاربردهای عملی آن را در تجهیزات و صنایع مختلف بررسی می‌کنیم.
گسکت RTJ در کدام تجهیزات صنعتی کاربرد دارد؟
گسکت RTJ زمانی انتخاب می‌شود که اتصال فلنجی به آب‌بندی فلز به فلز نیاز داشته باشد و طراحی فلنج نیز برای این نوع گسکت مناسب باشد. به همین دلیل، محل استفاده آن را باید بر اساس ساختار اتصال، فشار و دمای کاری و نوع سیال مشخص کرد.
۱. کاربرد گسکت RTJ در تجهیزات سرچاهی و حفاری نفت و گاز
تجهیزات سرچاهی، مجموعه‌های کنترل جریان چاه و برخی اتصالات مورد استفاده در حفاری، تحت فشارهای عملیاتی بالا کار می‌کنند. در این تجهیزات، نشت سیال می‌تواند ایمنی کارکنان، عملکرد تأسیسات و محیط اطراف را به خطر بیندازد.
گسکت RTJ در اتصالات فلنجی سازگار این تجهیزات برای ایجاد آب‌بندی مطمئن استفاده می‌شود. از جمله کاربردهای آن می‌توان به موارد زیر اشاره کرد:
- اتصالات فلنجی تجهیزات سرچاهی (Wellhead)
- مجموعه درخت کریسمس چاه نفت و گاز (Christmas Tree)
- منیفولدهای فشارقوی مورد استفاده در عملیات نفت و گاز
- برخی اتصالات تجهیزات کنترل فشار و جریان چاه
نوع گسکت باید با طراحی اتصال، شیار فلنج و الزامات فنی تجهیز مطابقت داشته باشد. برای مثال، در برخی اتصالات سرچاهی استاندارد API 6A، از گسکت‌های BX استفاده می‌شود؛ اما این موضوع به طراحی مشخص اتصال بستگی دارد.
۲. کاربرد گسکت RTJ در خطوط انتقال نفت و گاز
در خطوط انتقال نفت و گاز، آب‌بندی اتصالات فلنجی اهمیت زیادی دارد؛ به‌خصوص در بخش‌هایی که فشار کاری بالا، ماهیت سیال یا پیامدهای نشت، الزامات سخت‌گیرانه‌تری ایجاد می‌کند.
مهم‌ترین کاربردهای گسکت RTJ در این بخش عبارت‌اند از:
- اتصالات فلنجی خطوط انتقال گاز پرفشار
- خطوط انتقال نفت خام و محصولات هیدروکربنی در شرایط متناسب با طراحی RTJ
- اتصالات ایستگاه‌های تقویت فشار گاز و کمپرسورهای گازی
- اتصالات فلنجی تجهیزات اندازه‌گیری و کنترل جریان
- بخش‌هایی از خطوط فرایندی که در مشخصات فنی پروژه برای آن‌ها اتصال RTJ در نظر گرفته شده است
استفاده از گسکت RTJ برای تمام خطوط انتقال ضروری نیست. نوع فلنج، کلاس فشاری، شرایط بهره‌برداری و استاندارد طراحی خط تعیین می‌کنند که این گسکت انتخاب مناسبی باشد یا خیر.
۳. کاربرد گسکت RTJ در شیرآلات صنعتی فشارقوی
شیرآلات مورد استفاده در صنایع نفت، گاز و پتروشیمی ممکن است در معرض فشار زیاد، تغییرات دما و سیالات خطرناک قرار بگیرند. در این تجهیزات، آب‌بندی اتصال فلنجی باید متناسب با شرایط طراحی انجام شود.
گسکت RTJ در اتصالات سازگار برخی تجهیزات زیر کاربرد دارد:
- شیرهای دروازه‌ای فشارقوی
- شیرهای توپی مورد استفاده در خطوط نفت و گاز
- شیرهای یک‌طرفه در سامانه‌های فرایندی
- شیرآلات و تجهیزات دارای اتصالات فلنجی RTJ
- برخی اتصالات فلنجی بدنه یا درپوش تجهیزات، در صورت پیش‌بینی این ساختار در طراحی
نکته مهم این است که RTJ نوعی گسکت برای آب‌بندی اتصال است؛ نه قطعه‌ای که به‌تنهایی عملکرد داخلی شیر را آب‌بندی کند. انتخاب آن باید بر اساس نوع اتصال و مشخصات سازنده شیر انجام شود.
۴. کاربرد گسکت RTJ در پالایشگاه‌ها
در پالایشگاه‌ها، خطوط فرایندی و تجهیزات مختلف با نفت خام، برش‌های نفتی، گازها و سایر سیالات فرایندی سروکار دارند. بعضی از این بخش‌ها به اتصالات فلنجی با قابلیت آب‌بندی مناسب در فشار و دمای عملیاتی بالا نیاز دارند.
مهم‌ترین موارد کاربرد گسکت RTJ در پالایشگاه عبارت‌اند از:
- اتصالات فلنجی خطوط فرایندی پرفشار
- برخی اتصالات مبدل‌های حرارتی دارای فلنج RTJ
- اتصالات فلنجی تجهیزات تحت فشار
- خطوط انتقال خوراک و محصولات در بخش‌های مشخص‌شده با اتصال RTJ
- اتصالات فلنجی برخی کمپرسورها و تجهیزات فرایندی
استفاده از گسکت RTJ در هر مبدل حرارتی، راکتور یا مخزن تحت فشار الزامی نیست. این انتخاب به نوع اتصال طراحی‌شده برای تجهیز و شرایط واقعی بهره‌برداری بستگی دارد.
۵. کاربرد گسکت RTJ در صنایع پتروشیمی
در واحدهای پتروشیمی، مواد اولیه و محصولات مختلف در خطوط لوله و تجهیزات فرایندی جابه‌جا می‌شوند. برخی از این سامانه‌ها با فشار بالا، دمای متغیر یا سیالاتی کار می‌کنند که نشت آن‌ها می‌تواند خطرناک باشد.
گسکت RTJ در اتصالات فلنجی مناسب این واحدها، از جمله موارد زیر، به کار می‌رود:
- خطوط فرایندی پرفشار
- اتصالات فلنجی برخی راکتورها و تجهیزات تحت فشار
- خطوط انتقال گازها و مواد هیدروکربنی
- اتصالات سازگار در کمپرسورها و تجهیزات جانبی
- بخش‌هایی از واحدهای فرایندی که استفاده از فلنج RTJ در طراحی آن‌ها پیش‌بینی شده است
در انتخاب گسکت برای این کاربردها، سازگاری شیمیایی آلیاژ با سیال اهمیت دارد. استفاده از فولاد زنگ‌نزن یا آلیاژهای خاص باید بر اساس ترکیب سیال، دما و احتمال خوردگی تعیین شود.
۶. کاربرد گسکت RTJ در سکوهای نفتی و صنایع فراساحلی
تجهیزات نصب‌شده روی سکوهای نفتی و گازی ممکن است با فشار بالا، رطوبت، آب دریا و شرایط محیطی دشوار مواجه باشند. در این محیط‌ها، انتخاب درست جنس گسکت و سازگاری آن با فلنج برای حفظ یکپارچگی اتصال اهمیت دارد.
کاربردهای گسکت RTJ در این بخش می‌تواند شامل موارد زیر باشد:
- اتصالات فلنجی خطوط تولید نفت و گاز
- اتصالات برخی منیفولدهای فشارقوی
- فلنج‌های تجهیزات فرایندی روی سکو
- اتصالات فلنجی تجهیزات سرچاهی و سامانه‌های کنترل جریان
- برخی اتصالات زیرسطحی، در صورت تطابق با طراحی و استاندارد تجهیز
در محیط‌های دریایی، صرفاً انتخاب آلیاژ مقاوم به خوردگی کافی نیست. جنس گسکت باید با شرایط سیال، جنس فلنج، سختی سطوح آب‌بندی و الزامات پروژه سازگار باشد.
۷. کاربرد گسکت RTJ در نیروگاه‌ها و سامانه‌های بخار
در برخی نیروگاه‌ها و تأسیسات تولید انرژی، اتصالات فلنجی خطوط بخار و تجهیزات فشارقوی به آب‌بندی قابل‌اعتماد نیاز دارند. در صورتی که طراحی اتصال برای گسکت RTJ انجام شده باشد، این گسکت می‌تواند در چنین بخش‌هایی مورد استفاده قرار بگیرد.
نمونه‌هایی از این کاربردها عبارت‌اند از:
- برخی اتصالات فلنجی خطوط بخار پرفشار
- اتصالات تجهیزات فرایندی تحت فشار
- بخش‌هایی از سامانه‌های انتقال سیال با شرایط عملیاتی دشوار
- اتصالات فلنجی تجهیزات جانبی که در طراحی آن‌ها از شیار RTJ استفاده شده است
برای انتخاب گسکت در خطوط بخار، باید دمای کاری، فشار، جنس فلنج و شرایط بارگذاری اتصال بررسی شود. بالا بودن دما به‌تنهایی به معنای مناسب بودن گسکت RTJ نیست.
جدول کاربرد گسکت RTJ در صنایع مختلف
| صنعت یا بخش | تجهیزات و محل کاربرد | نکته مهم در انتخاب |
|---|---|---|
| نفت و گاز | تجهیزات سرچاهی، منیفولدها و خطوط پرفشار | تطابق با استاندارد و طراحی اتصال |
| خطوط انتقال | فلنج‌های خطوط نفت و گاز و ایستگاه‌های کمپرسور | فشار کاری و مشخصات فلنج |
| شیرآلات صنعتی | اتصالات فلنجی شیرهای فشارقوی | نوع اتصال و شیار آب‌بندی |
| پالایشگاه | خطوط فرایندی و برخی تجهیزات تحت فشار | فشار، دما و نوع سیال |
| پتروشیمی | خطوط هیدروکربنی و اتصالات تجهیزات فرایندی | سازگاری آلیاژ با سیال |
| سکوهای نفتی | منیفولدها و اتصالات فلنجی فراساحلی | شرایط محیطی و الزامات پروژه |
| نیروگاه | برخی خطوط بخار و اتصالات فشارقوی | دمای کاری و طراحی اتصال |
این جدول کاربردهای متداول را نشان می‌دهد و به معنای الزام استفاده از گسکت RTJ در تمام تجهیزات هر صنعت نیست.
چرا در اتصالات فشارقوی از گسکت RTJ استفاده می‌شود؟
گسکت RTJ با ایجاد آب‌بندی فلز به فلز در شیار مخصوص فلنج، برای اتصالات فشارقوی طراحی‌شده با این ساختار مناسب است. عملکرد آن به انتخاب صحیح گسکت، سلامت شیار فلنج و نصب اصولی بستگی دارد. بنابراین، برای جلوگیری از نشتی باید مشخصات گسکت با شرایط کاری و الزامات فنی اتصال مطابقت داشته باشد.
برای انتخاب گسکت RTJ متناسب با کاربرد صنعتی به چه نکاتی توجه کنیم؟
پیش از خرید گسکت RTJ برای یک پروژه صنعتی، باید مشخصات فنی اتصال بررسی شود. انتخاب گسکت صرفاً بر اساس نام صنعت یا فشار اسمی سیستم کافی نیست.
مهم‌ترین مواردی که باید بررسی شوند عبارت‌اند از:
- نوع و ابعاد شیار فلنج: پروفیل و ابعاد گسکت باید با شیار فلنج مطابقت داشته باشد.
- کلاس فشاری و استاندارد اتصال: مشخصات فلنج و استاندارد طراحی تجهیز باید بررسی شوند.
- فشار و دمای کاری: محدوده عملیاتی سیستم باید با مشخصات گسکت و جنس آن سازگار باشد.
- نوع سیال: احتمال خوردگی و سازگاری شیمیایی متریال با سیال اهمیت دارد.
- جنس و سختی گسکت: سختی گسکت باید مطابق الزامات فنی اتصال انتخاب شود تا به سطوح آب‌بندی فلنج آسیب نرسد.
- وضعیت شیار فلنج: وجود خراش، خوردگی یا آسیب در شیار می‌تواند عملکرد آب‌بندی را مختل کند.
- استاندارد و مدارک فنی: در پروژه‌های حساس، انطباق محصول با استاندارد و مدارک موردنیاز پروژه را بررسی کنید.
برای آشنایی با تفاوت مدل‌ها و مشخصات فنی آن‌ها، مقاله انواع گسکت رینگی RTJ و استانداردهای آن را مطالعه کنید.
اشتباهات رایج در انتخاب و استفاده از گسکت RTJ
انتخاب نادرست گسکت یا بی‌توجهی به شرایط نصب می‌تواند باعث نشتی و آسیب به اتصال شود. در کاربردهای صنعتی، به این اشتباهات توجه کنید:
- انتخاب گسکت بدون بررسی نوع و ابعاد شیار فلنج
- جایگزین کردن مدل‌های مختلف RTJ بدون تأیید سازگاری آن‌ها با اتصال
- انتخاب آلیاژ بدون توجه به نوع سیال و شرایط خوردگی
- استفاده مجدد از گسکت تغییرشکل‌یافته در اتصال حساس، بدون تأیید دستورالعمل فنی
- نصب گسکت در شیاری که دچار خوردگی یا آسیب شده است
- نادیده گرفتن روش صحیح بستن پیچ‌ها و الزامات مونتاژ
برای مثال، گسکت‌های R، RX و BX را نباید صرفاً بر اساس شباهت ظاهری یا فشار کاری به‌جای یکدیگر انتخاب کرد. هر مدل باید با فلنج و شیار مربوط به خود سازگار باشد. برای کسب اطلاعات بیشتر درباره هر یک از این یه نوع گسکت و سایر گست ها، مقالات دسته بندی گسکت را مطالعه نمایید.
خرید گسکت RTJ برای پروژه‌های صنعتی
اگر برای خطوط انتقال، شیرآلات فشارقوی، تجهیزات سرچاهی یا واحدهای پالایشگاهی و پتروشیمی به گسکت RTJ نیاز دارید، پیش از سفارش مشخصات فنی اتصال را بررسی کنید.
بازرگانی آوا مهرگان کهن (پولادگران) امکان پیگیری مشخصات محصول و استعلام قیمت و موجودی را برای خریداران صنعتی فراهم می‌کند. برای بررسی گسکت متناسب با پروژه، اطلاعاتی مانند سایز، کلاس فشاری، نوع گسکت، جنس موردنیاز و استاندارد اتصال را آماده داشته باشید.
برای مشاهده محصولات مرتبط، به دسته‌بندی محصولات گسکت در آوا مهرگان مراجعه کنید.
جمع‌بندی
کاربرد گسکت RTJ بیشتر در اتصالات فلنجی حساس و شرایطی است که طراحی اتصال، آب‌بندی فلز به فلز را پیش‌بینی کرده است. تجهیزات سرچاهی، خطوط انتقال نفت و گاز، شیرآلات فشارقوی، پالایشگاه‌ها، واحدهای پتروشیمی و برخی سامانه‌های نیروگاهی از جمله محل‌های استفاده این گسکت هستند.
برای دستیابی به آب‌بندی مطمئن، نوع گسکت باید با شیار فلنج، فشار و دمای کاری، جنس سیال و استاندارد اتصال مطابقت داشته باشد. بررسی این مشخصات پیش از خرید، احتمال انتخاب اشتباه و بروز نشتی را کاهش می‌دهد.
