تجهیزات پایپینگ در صنایع مختلف تنوع زیادی دارند و شیر یکطرفه (Steel Check Valve) یکی از تجهیزات مهم در خطوط لوله است. وظیفه اصلی شیر یکطرفه فولادی، جلوگیری از برگشت جریان سیال در مسیر لولهکشی است.
این شیر بدون نیاز به دسته، اهرم یا عملگر خارجی کار میکند و باز و بسته شدن آن بر اساس جهت و فشار جریان سیال انجام میشود. به همین دلیل، در بازار ایران گاهی آن را با نام «شیر خودکار» نیز میشناسند؛ هرچند این عنوان، نام رسمی و استاندارد این تجهیز نیست.
شیر یکطرفه با جلوگیری از جریان معکوس، از پمپها، کمپرسورها، مبدلهای حرارتی و سایر تجهیزات خط لوله محافظت میکند و به افزایش ایمنی و پایداری سیستم کمک میشود.
اگر میخواهید با شیر یکطرفه فولادی کلاس ۱۵۰ آشنا شوید و درباره ساختار، عملکرد، انواع، کاربردها و مزایای آن اطلاعات دقیقتری به دست آورید، این مقاله را تا انتها دنبال کنید.
شیر یکطرفه فولادی چیست؟
شیر یکطرفه فولادی یا چک ولو (Check Valve) نوعی شیر صنعتی است که بدنه آن از فولاد ساخته میشود و برای استفاده در شرایط سخت عملیاتی، فشار و دمای بالا کاربرد دارد. این شیر اجازه میدهد سیال در یک جهت مشخص حرکت کند و در صورت ایجاد جریان معکوس، مسیر عبور سیال را بهصورت خودکار میبندد.
عملکرد شیر یکطرفه به اختلاف فشار دو طرف شیر و جهت جریان وابسته است. بنابراین برای تغییر وضعیت شیر به فرمان مستقیم اپراتور یا سیستم کنترلی نیاز نیست.
شیر یکطرفه فولادی با نامهای Check Valve، Non-Return Valve (NRV) و One-Way Valve نیز شناخته میشود و در بسیاری از خطوط لوله صنعتی برای جلوگیری از برگشت سیال مورد استفاده قرار میگیرد.
برای آشنایی بیشتر با ساختار، انواع و کاربردهای این تجهیزات، میتوانید راهنمای جامع شیر فولادی را مطالعه کنید.
شیر یکطرفه فولادی کلاس ۱۵۰ چیست؟
شیر یکطرفه فولادی کلاس ۱۵۰ نوعی چک ولو با بدنه فولادی است که برای استفاده در سیستمهای پایپینگ با رده فشاری Class 150 انتخاب میشود. این کلاس یکی از ردههای متداول در استانداردهای پایپینگ صنعتی است و میزان فشار مجاز آن به جنس قطعات، دمای کاری و استاندارد طراحی بستگی دارد.
شیرهای یکطرفه کلاس ۱۵۰ در کاربردهایی مانند خطوط آب، برخی سرویسهای بخار، نفت، گاز، پتروشیمی، نیروگاه و سیالات صنعتی استفاده میشوند. البته انتخاب این شیر باید بر اساس فشار، دما، نوع سیال، جنس بدنه و شرایط واقعی سرویس انجام شود.
از مزایای استفاده از کلاس ۱۵۰ میتوان به تنوع بالا، دسترسی مناسب، کاربرد گسترده و هزینه اقتصادیتر در بسیاری از پروژهها اشاره کرد.
کلاسهای فشاری شیر یکطرفه فولادی
شیرهای یکطرفه فولادی در کلاسهای فشاری مختلف تولید و عرضه میشوند. برخی از کلاسهای رایج عبارتاند از:
- کلاس ۱۵۰
- کلاس ۳۰۰
- کلاس ۶۰۰
- کلاس ۹۰۰
- کلاس ۱۵۰۰
- کلاس ۲۵۰۰
انتخاب کلاس فشاری مناسب باید بر اساس فشار و دمای کاری، جنس متریال و الزامات طراحی خط لوله انجام شود. بنابراین صرفاً انتخاب یک کلاس بر اساس فشار نامی سیستم کافی نیست و باید شرایط واقعی سرویس نیز بررسی شود.
شیر یکطرفه فولادی چگونه کار میکند؟
شیر یکطرفه فولادی کلاس ۱۵۰ بدون نیاز به دسته، اهرم یا عملگر خارجی کار میکند و تغییر وضعیت آن به جهت جریان و اختلاف فشار دو طرف شیر وابسته است.
هنگامی که سیال در جهت مجاز حرکت میکند، فشار سیال باعث حرکت عضو مسدودکننده و باز شدن مسیر عبور میشود. در صورت کاهش فشار ورودی یا ایجاد جریان معکوس، عضو مسدودکننده به سمت وضعیت بسته حرکت میکند و مانع برگشت سیال میشود.
نحوه بسته شدن شیر به نوع چک ولو بستگی دارد. در برخی مدلها وزن دیسک باعث بسته شدن شیر میشود و در مدلهای فنردار، نیروی فنر نیز به بسته شدن سریعتر کمک میکند. فشار برگشتی سیال نیز میتواند در فرآیند بسته شدن نقش داشته باشد.
به همین دلیل، عملکرد صحیح شیر یکطرفه فقط به کلاس فشاری آن وابسته نیست و نوع طراحی، جهت نصب، سرعت جریان و شرایط کاری سیستم نیز اهمیت دارد.
ضرورت استفاده از شیر یکطرفه فولادی در سیستمهای صنعتی
در بسیاری از سیستمهای پایپینگ، جلوگیری از برگشت جریان سیال یکی از الزامات مهم طراحی است. شیر یکطرفه فولادی با بستن مسیر جریان معکوس، از تجهیزات و بخشهای مختلف خط لوله محافظت میکند.
استفاده از چک ولو در محل مناسب میتواند خطر آسیب به تجهیزات، اختلاط سیالات و ایجاد اختلال در فرآیند را کاهش دهد. مهمترین دلایل استفاده از شیر یکطرفه فولادی عبارتاند از:
- جلوگیری از برگشت سیال و کاهش احتمال ایجاد ضربه قوچ (Water Hammer)
- محافظت از پمپها، کمپرسورها و تجهیزات دوار در برابر جریان معکوس
- جلوگیری از آلودگی یا اختلاط سیالات در خطوط و تجهیزات مرتبط
- افزایش ایمنی و قابلیت اطمینان سیستم پایپینگ
- کاهش احتمال آسیب به تجهیزات و افزایش طول عمر عملیاتی سیستم
البته انتخاب و نصب شیر یکطرفه باید بر اساس نوع سیال، فشار، دما، سرعت جریان و شرایط عملیاتی خط انجام شود. انتخاب نامناسب چک ولو میتواند باعث افت فشار، لرزش، صدای اضافی یا عملکرد نامطلوب شیر شود.

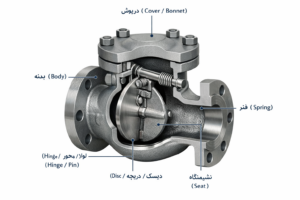

اجزای اصلی شیر یکطرفه فولادی
ساختار شیر یکطرفه فولادی به نوع و طراحی آن بستگی دارد، اما بیشتر مدلها از چند بخش اصلی تشکیل میشوند. مهمترین اجزای قابل مشاهده یا عملکردی این شیر عبارتاند از:
- بدنه (Body): بخش اصلی شیر که اجزای داخلی را در خود جای میدهد و در برابر فشار و شرایط کاری سیستم مقاومت میکند.
- دیسک یا عضو مسدودکننده (Disc): با تغییر جهت جریان، مسیر برگشت سیال را میبندد.
- نشیمنگاه (Seat): محل تماس دیسک با بدنه برای ایجاد آببندی مناسب است.
- لولا یا محور (Hinge/Pin): در شیرهای یکطرفه دریچهای، حرکت لولایی دیسک را امکانپذیر میکند.
- فنر (Spring): در مدلهای فنردار برای کمک به بسته شدن سریعتر عضو مسدودکننده استفاده میشود.
- درپوش (Cover/Bonnet): بخش بالایی بدنه است که در برخی طراحیها دسترسی به اجزای داخلی را فراهم میکند.
نکته: تمام این اجزا در همه انواع شیر یکطرفه وجود ندارند. برای مثال، لولا در شیر Swing Check کاربرد دارد و فنر نیز فقط در طراحیهای مجهز به مکانیزم فنری استفاده میشود.
انواع شیر یکطرفه فولادی
شیرهای یکطرفه فولادی از نظر مکانیزم عملکرد و نوع طراحی در مدلهای مختلفی تولید میشوند. انتخاب هر مدل به عواملی مانند نوع سیال، فشار، دما، سرعت جریان، افت فشار مجاز و شرایط نصب بستگی دارد.
در ادامه، رایجترین انواع شیر یکطرفه فولادی را بررسی میکنیم.
شیر یکطرفه دریچهای (Swing Check Valve)
در شیر یکطرفه دریچهای، دیسک بهصورت لولایی به بدنه متصل است و با حرکت جریان، حول محور خود حرکت میکند. هنگامی که سیال در جهت مجاز جریان داشته باشد، فشار سیال دیسک را از روی نشیمنگاه بلند میکند و مسیر عبور را باز نگه میدارد.
با کاهش جریان یا ایجاد جریان معکوس، دیسک به سمت نشیمنگاه حرکت میکند و مسیر برگشت سیال را میبندد.
ویژگیهای شیر یکطرفه دریچهای
- ساختار ساده و عملکرد قابل اعتماد
- افت فشار نسبتاً پایین در شرایط مناسب
- مناسب برای بسیاری از خطوط با دبی بالا
- مناسب برای کاربردهای مختلف آب، نفت، گاز و سیالات صنعتی
کاربردهای شیر یکطرفه دریچهای
- خطوط انتقال آب
- صنایع نفت و گاز
- پتروشیمی
- برخی سیستمهای بخار و سیالات صنعتی
شیر یکطرفه لیفت (Lift Check Valve)
در شیر یکطرفه لیفت، عضو مسدودکننده در راستای عمودی حرکت میکند و برای عبور سیال از روی نشیمنگاه فاصله میگیرد. با کاهش فشار یا تغییر جهت جریان، عضو مسدودکننده دوباره روی نشیمنگاه قرار میگیرد و مسیر جریان معکوس را میبندد.
این طراحی میتواند آببندی مناسبی ایجاد کند، اما در مقایسه با برخی مدلهای Swing ممکن است افت فشار بیشتری داشته باشد.
ویژگیهای شیر یکطرفه لیفت
- آببندی مناسب
- طراحی مناسب برای برخی خطوط با جریان کنترلشده
- قابلیت استفاده در سرویسهای صنعتی مختلف
- افت فشار بیشتر نسبت به برخی طراحیهای کممقاومت
کاربردهای شیر یکطرفه لیفت
- خطوط بخار
- سیالات تمیز
- برخی سیستمهای فرآیندی و صنعتی
شیر یکطرفه پیستونی (Piston Check Valve)
شیر یکطرفه پیستونی نوعی چک ولو است که عضو مسدودکننده آن بهصورت پیستونی حرکت میکند. فشار سیال، پیستون را از روی نشیمنگاه حرکت میدهد و مسیر عبور را باز میکند. با کاهش فشار یا ایجاد جریان معکوس، پیستون به سمت نشیمنگاه برمیگردد و مسیر را میبندد.
در برخی طراحیها، فنر نیز به بسته شدن سریعتر شیر کمک میکند.
ویژگیهای شیر یکطرفه پیستونی
- آببندی مناسب
- عملکرد قابل اعتماد در شرایط کاری مشخص
- مناسب برای برخی سرویسهای فشار و دمای بالا
- کاربرد گسترده در صنایع فرآیندی
کاربردهای شیر یکطرفه پیستونی
- صنایع نفت و گاز
- پتروشیمی
- برخی خطوط فشار و دمای بالا
- سیستمهای فرآیندی
شیر یکطرفه فنردار (Spring Loaded Check Valve)
در شیر یکطرفه فنردار، یک فنر به بسته شدن عضو مسدودکننده کمک میکند. هنگام عبور سیال در جهت مجاز، فشار سیال بر نیروی فنر غلبه میکند و مسیر باز میشود.
با کاهش فشار یا ایجاد جریان معکوس، فنر عضو مسدودکننده را به سمت نشیمنگاه حرکت میدهد و به بسته شدن سریعتر شیر کمک میکند.
ویژگیهای شیر یکطرفه فنردار
- بسته شدن سریع
- کاهش احتمال برگشت جریان
- کمک به کاهش خطر ضربه قوچ در شرایط مناسب
- امکان استفاده در برخی آرایشهای افقی و عمودی، مطابق دستورالعمل سازنده
کاربردهای شیر یکطرفه فنردار
- خطوط مرتبط با پمپها
- سیستمهای هیدرولیک
- تأسیسات صنعتی
- برخی سیستمهای آب و سیالات فرآیندی
شیر یکطرفه دوصفحهای (Dual Plate Check Valve)
شیر یکطرفه دوصفحهای از دو نیمدیسک تشکیل میشود که به کمک فنر در مسیر جریان قرار میگیرند. با شروع جریان، دو صفحه از مسیر کنار میروند و امکان عبور سیال را فراهم میکنند.
با کاهش جریان یا ایجاد جریان معکوس، فنرها به بسته شدن سریع صفحات کمک میکنند. طراحی فشرده این شیر باعث میشود وزن و فضای مورد نیاز برای نصب نسبت به برخی شیرهای یکطرفه فلنجی کمتر باشد.
ویژگیهای شیر یکطرفه دوصفحهای
- وزن نسبتاً کم
- طراحی فشرده
- نیاز به فضای نصب کمتر
- بسته شدن سریع
- افت فشار مناسب در صورت انتخاب صحیح مدل
کاربردهای شیر یکطرفه دوصفحهای
- خطوط صنعتی بزرگ
- نیروگاهها
- پالایشگاهها
- صنایع نفت، گاز و پتروشیمی
انواع شیر یکطرفه فولادی از نظر نوع اتصال
شیرهای یکطرفه فولادی از نظر روش اتصال به خط لوله نیز در مدلهای مختلفی تولید میشوند. انتخاب نوع اتصال به فشار، دما، سایز خط، فضای نصب و الزامات پروژه بستگی دارد.
| نوع اتصال | نام لاتین | کاربرد |
|---|---|---|
| فلنجی | Flanged | رایج در بسیاری از خطوط و تجهیزات صنعتی |
| جوشی لببهلب | Butt Weld | مناسب برای برخی سرویسهای فشار و دمای بالا |
| ساکت ولد | Socket Weld | مناسب برای بسیاری از خطوط با سایز کوچک |
| ویفری | Wafer | نصب بین دو فلنج و مناسب برای فضاهای محدود |
در انتخاب نوع اتصال، علاوه بر فشار و دمای کاری، باید استاندارد فلنج یا اتصال، جنس لوله، سایز خط و الزامات نصب پروژه نیز بررسی شود.
اگر میخواهید با سایر انواع شیرهای فولادی و کاربردهای آنها آشنا شوید، میتوانید مقالات شیرهای فولادی را نیز مطالعه کنید.
کاربردهای شیر یکطرفه فولادی کلاس ۱۵۰
شیر یکطرفه فولادی کلاس ۱۵۰ در سیستمهایی استفاده میشود که جلوگیری از برگشت جریان سیال اهمیت دارد. این شیر با قطع جریان معکوس میتواند از تجهیزات خط لوله و فرآیند در برابر آسیبهای ناشی از برگشت سیال محافظت کند.
انتخاب چک ولو باید بر اساس نوع سیال، فشار، دما، دبی، سرعت جریان و شرایط نصب انجام شود. بنابراین وجود یک صنعت یا کاربرد مشخص، بهتنهایی به معنی مناسب بودن کلاس ۱۵۰ نیست.
مهمترین کاربردهای شیر یکطرفه فولادی کلاس ۱۵۰ عبارتاند از
- صنایع نفت و گاز
- پتروشیمی و پالایشگاهها
- نیروگاهها
- سیستمهای آب و فاضلاب
- تصفیهخانههای آب
- سیستمهای بخار و انتقال هوا
- صنایع شیمیایی
- تأسیسات صنعتی و موتورخانهها
- سیستمهای آبرسانی و پمپاژ کشاورزی
- برخی خطوط فرآیندی و انتقال سیالات صنعتی
در این کاربردها، نوع چک ولو باید متناسب با شرایط عملیاتی انتخاب شود. برای مثال، نوع سیال، احتمال ضربه قوچ، سرعت جریان و فضای موجود برای نصب میتواند روی انتخاب مدل مناسب تأثیر بگذارد.
مراحل نصب شیر یکطرفه فولادی کلاس ۱۵۰
نصب صحیح شیر یکطرفه فولادی کلاس ۱۵۰ روی عملکرد، آببندی و طول عمر شیر تأثیر مستقیم دارد. پیش از نصب، مسیر لوله، فلنجها، گسکت و وضعیت خود شیر را بررسی کنید.
نکات مهم پیش از نصب شیر یکطرفه فولادی کلاس ۱۵۰
پیش از شروع نصب، محل قرارگیری شیر و سطوح اتصال را بهدقت تمیز کنید. وجود گردوغبار، براده، زنگزدگی یا سایر ذرات خارجی میتواند آببندی و عملکرد شیر را تحت تأثیر قرار دهد.
پس از خارج کردن شیر از بستهبندی، وضعیت ظاهری بدنه، دیسک، نشیمنگاه و سایر قطعات قابل دسترس را بررسی کنید. در مدلهایی که امکان بررسی حرکت عضو مسدودکننده وجود دارد، عملکرد آن را بدون اعمال نیروی اضافی کنترل کنید.
اگر هنوز زمان نصب شیر نرسیده است، آن را در محیطی خشک و تمیز و دور از رطوبت، گردوغبار و نور مستقیم خورشید نگهداری کنید. همچنین بهتر است بستهبندی کارخانه تا زمان نصب حفظ شود.
محل نصب شیر باید فضای کافی برای بازرسی، سرویس و تعمیرات احتمالی داشته باشد.
مراحل نصب شیر یکطرفه فولادی کلاس ۱۵۰
۱. بررسی جهت جریان
پیش از نصب، جهت جریان سیال در خط لوله را مشخص کنید. روی بدنه شیر یکطرفه معمولاً فلشی برای نشان دادن جهت مجاز جریان حک یا درج میشود. شیر را بهگونهای نصب کنید که جهت فلش با جهت جریان سیال یکسان باشد.
۲. قرار دادن شیر در مسیر لوله
شیر را در محل مورد نظر بین فلنجهای خط قرار دهید. فاصله بین فلنجها باید با طول Face-to-Face شیر و ضخامت گسکت متناسب باشد. برای نزدیک کردن فلنجها به یکدیگر، به شیر فشار یا نیروی اضافی وارد نکنید؛ زیرا این کار میتواند به شیر، فلنج یا گسکت آسیب برساند.
۳. قرار دادن گسکت و بستن فلنجها
پس از قرار دادن گسکت در محل صحیح، فلنجها را بهدرستی در مقابل یکدیگر قرار دهید. سپس پیچها و مهرههای فلنج را بهصورت ضربدری و مرحلهای سفت کنید تا فشار بهصورت یکنواخت روی گسکت توزیع شود.
میزان گشتاور نهایی پیچها باید مطابق مشخصات فنی سازنده، نوع فلنج و گسکت تعیین شود.
۴. بررسی نهایی پیش از راهاندازی
در پایان، جهت نصب شیر، وضعیت اتصالات، قرارگیری صحیح گسکت و آببندی را بررسی کنید. پیش از راهاندازی نیز باید فشار، دما و شرایط کاری سیستم با مشخصات فنی شیر مطابقت داشته باشد.
متریال به کار رفته در شیر یکطرفه فولادی کلاس 150/ چک ولو
بدنه، متریال
- فولاد کربنی ASTM A216 WCB
- فولاد آلیاژی WC6 / WC9
- استنلس استیل CF8 / CF8M
اجزای داخلی (Trim)، متریال
- استنلس استیل
- آلیاژ کروم
- آلیاژهای مقاوم به سایش
مزایا و معایب شیر یکطرفه فولادی کلاس ۱۵۰
شیر یکطرفه فولادی کلاس ۱۵۰ با جلوگیری از جریان معکوس، نقش مهمی در حفاظت از تجهیزات و افزایش ایمنی خطوط لوله دارد. با این حال، این شیر مانند هر تجهیز صنعتی دیگری محدودیتهایی نیز دارد و باید متناسب با شرایط سرویس انتخاب شود.
مزایای شیر یکطرفه فولادی کلاس ۱۵۰
- جلوگیری از برگشت جریان: شیر در صورت ایجاد جریان معکوس، مسیر عبور سیال را میبندد.
- عملکرد خودکار: برای باز و بسته شدن به اپراتور، دسته یا عملگر خارجی نیاز ندارد.
- مقاومت مناسب در برابر فشار و دما: در صورت انتخاب متریال و کلاس مناسب، برای بسیاری از سرویسهای صنعتی قابل استفاده است.
- عمر عملیاتی مناسب: طراحی ساده بسیاری از چک ولوها میتواند به افزایش دوام آنها در شرایط کاری مناسب کمک کند.
- حفاظت از تجهیزات: از پمپها، کمپرسورها و سایر تجهیزات در برابر جریان معکوس محافظت میکند.
- آببندی مناسب: انتخاب صحیح نوع شیر و متریال نشیمنگاه میتواند آببندی مناسبی ایجاد کند.
- تنوع در طراحی و اتصال: این شیر در مدلهای مختلف و با روشهای اتصال متفاوت تولید میشود.
- مناسب برای برخی نصبهای عمودی و افقی: جهت نصب به طراحی شیر و دستورالعمل سازنده بستگی دارد.
معایب و محدودیتهای شیر یکطرفه فولادی کلاس ۱۵۰
- عدم امکان کنترل مستقیم دبی: چک ولو برای تنظیم جریان طراحی نشده است و وظیفه اصلی آن جلوگیری از جریان معکوس است.
- احتمال ایجاد ضربه قوچ: در برخی شرایط، بسته شدن سریع شیر میتواند به ایجاد یا تشدید Water Hammer منجر شود.
- حساسیت به جهت نصب: نصب نادرست میتواند عملکرد شیر را مختل کند.
- افت فشار: هر شیر یکطرفه مقداری افت فشار در مسیر ایجاد میکند و میزان آن به نوع طراحی و شرایط جریان بستگی دارد.
- قیمت بالاتر نسبت به برخی شیرهای چدنی: قیمت نهایی به جنس متریال، طراحی، سایز، استاندارد و برند بستگی دارد.
- نیاز به بازرسی و نگهداری: سایش دیسک، نشیمنگاه یا سایر قطعات میتواند در طول زمان عملکرد شیر را تحت تأثیر قرار دهد.
- محدودیت تعمیر در محل: امکان تعمیر شیر در خط به نوع طراحی، ساختار شیر و شرایط نصب بستگی دارد و همیشه امکانپذیر نیست.
- احتمال ایجاد صدا یا لرزش: در صورت انتخاب نامناسب شیر یا کارکرد در شرایط ناپایدار جریان، صدا و لرزش ممکن است ایجاد شود.
| مزایا | معایب و محدودیتها |
|---|---|
| جلوگیری از برگشت جریان | عدم امکان کنترل مستقیم دبی |
| عملکرد خودکار و بدون نیاز به اپراتور | احتمال ایجاد ضربه قوچ در برخی شرایط |
| مقاومت مناسب در برابر فشار و دما | حساسیت به جهت و شرایط نصب |
| حفاظت از پمپها و تجهیزات | ایجاد مقداری افت فشار در مسیر |
| عمر عملیاتی مناسب | قیمت بالاتر نسبت به برخی مدلهای چدنی |
| آببندی مناسب در صورت انتخاب صحیح | نیاز به بازرسی و نگهداری |
| تنوع در طراحی و نوع اتصال | احتمال ایجاد صدا یا لرزش در شرایط نامناسب |
| مناسب برای بسیاری از کاربردهای صنعتی | تعمیر در محل همیشه امکانپذیر نیست |
استانداردهای رایج شیر یکطرفه فولادی
تولید، طراحی، ابعاد، اتصالات و الزامات عملکردی شیرهای یکطرفه فولادی میتواند تحت پوشش استانداردهای مختلف صنعتی قرار گیرد. انتخاب استاندارد مناسب به نوع شیر، کاربرد، فشار و دمای کاری، نوع اتصال و الزامات پروژه بستگی دارد.
برخی از استانداردهای مهم مرتبط با شیرهای صنعتی عبارتاند از:
- ASME B16.34: الزامات عمومی مربوط به شیرهای صنعتی از نظر فشار-دما، ابعاد و برخی الزامات طراحی و ساخت.
- ASME B16.5: الزامات مربوط به فلنجها و فلنجهای اتصال در محدوده سایز و فشار تحت پوشش این استاندارد.
- API 6D: استاندارد مرتبط با شیرهای خط لوله و انتقال در صنایع نفت و گاز.
- API 594: استاندارد مربوط به Check Valveها، از جمله برخی طراحیهای Wafer و Flanged.
- BS و EN: مجموعهای از استانداردهای اروپایی و بریتانیایی که بسته به نوع شیر و کاربرد میتوانند در طراحی و ساخت مورد استفاده قرار گیرند.
- DIN: استانداردهای آلمانی که در برخی مشخصات فنی، ابعادی و طراحی تجهیزات صنعتی مورد استفاده قرار میگیرند.
در هنگام خرید یا انتخاب شیر یکطرفه فولادی کلاس ۱۵۰، صرفاً توجه به نام استاندارد کافی نیست. باید نوع شیر، سایز، کلاس فشار، متریال بدنه و اجزای داخلی، نوع اتصال و شرایط کاری نیز با مشخصات پروژه مطابقت داشته باشد.
تفاوت شیر یکطرفه فولادی با شیرکروی فولادی و شیرکشویی فولادی
| ویژگی | شیر یکطرفه / Check Valve | شیر کروی / Globe Valve | شیر کشویی / Gate Valve |
|---|---|---|---|
| کنترل جریان | ❌ | ✅ | ⚠️ مناسب نیست |
| جلوگیری از برگشت جریان | ✅ | ❌ | ❌ |
| افت فشار | کم تا متوسط | زیاد | بسیار کم در حالت کاملاً باز |
| عملکرد خودکار | ✅ | ❌ | ❌ |
| نیاز به اپراتور یا عملگر | ❌ | ✅ | ✅ |
| کاربرد اصلی | جلوگیری از جریان معکوس | کنترل و تنظیم جریان | قطع و وصل جریان |
| مناسب برای تنظیم دبی | ❌ | ✅ | ❌ |
راهنمای انتخاب و خرید شیر یکطرفه فولادی
خرید شیر یکطرفه فولادی باید بر اساس شرایط واقعی خط لوله و مشخصات پروژه انجام شود. انتخاب شیر بدون توجه به فشار، دما، نوع سیال و شرایط نصب میتواند باعث عملکرد نامناسب، افت فشار یا آسیب به تجهیزات شود.
پیش از خرید شیر یکطرفه فولادی یا چک ولو، ابتدا مشخصات سیستم خود را بررسی کنید و سپس مدل مناسب را انتخاب کنید. مهمترین مواردی که باید پیش از خرید در نظر بگیرید عبارتاند از:
- نوع سیال: مشخص کنید سیال آب، نفت، گاز، بخار، سیال خورنده یا ماده دیگری است.
- فشار و دمای کاری: فشار و دمای واقعی خط را با محدوده مجاز شیر و کلاس فشاری آن تطبیق دهید.
- سایز و نوع اتصال: سایز شیر و نوع اتصال آن باید با خط لوله و تجهیزات مجاور سازگار باشد.
- جهت و شرایط نصب: مشخص کنید شیر در چه موقعیتی نصب میشود و آیا مدل انتخابی برای آن وضعیت مناسب است.
- سرعت بسته شدن شیر: در خطوطی که احتمال ضربه قوچ وجود دارد، سرعت بسته شدن و نوع مکانیزم شیر اهمیت زیادی دارد.
- افت فشار مجاز: افت فشار شیر را با شرایط جریان و الزامات سیستم مقایسه کنید.
- متریال بدنه و قطعات داخلی: جنس شیر باید با نوع سیال، فشار، دما و شرایط خوردگی محیط سازگار باشد.
- دسترسی به قطعات یدکی و خدمات فنی: امکان تأمین قطعات مصرفی و دریافت خدمات پس از فروش را نیز بررسی کنید.
اگر برای انتخاب متریال، نوع چک ولو یا کلاس فشاری مناسب نیاز به مشاوره دارید، کارشناسان فروش پولادگران میتوانند بر اساس مشخصات پروژه و شرایط کاری، گزینه مناسب را به شما معرفی کنند.
برای بررسی مشخصات فنی و قیمت شیر یکطرفه فولادی کلاس ۱۵۰ میتوانید صفحه محصول را مشاهده کنید و برای خرید یا استعلام موجودی اقدام کنید.
سوالات متداول درباره شیر یکطرفه فولادی
آیا شیر یکطرفه فولادی با اپراتور کار میکند؟
خیر. شیر یکطرفه فولادی برای باز و بسته شدن به اپراتور یا عملگر خارجی نیاز ندارد. این شیر بر اساس جهت جریان و اختلاف فشار دو طرف شیر بهصورت خودکار عمل میکند. به همین دلیل در بازار ایران گاهی به آن «شیر خودکار» نیز میگویند.
آیا میتوان شیر یکطرفه فولادی را بهصورت عمودی نصب کرد؟
بله، برخی مدلهای شیر یکطرفه فولادی برای نصب عمودی مناسب هستند. با این حال، جهت نصب به نوع شیر، طراحی آن و دستورالعمل سازنده بستگی دارد. بنابراین پیش از نصب باید مشخصات فنی مدل مورد نظر بررسی شود.
برای پمپ بهتر است از چه نوع شیر یکطرفهای استفاده کنیم؟
انتخاب نوع چک ولو برای پمپ به نوع پمپ، دبی، فشار، سرعت جریان و احتمال ایجاد ضربه قوچ بستگی دارد. مدلهای فنردار و برخی طراحیهای دیسکی میتوانند به بسته شدن سریع شیر کمک کنند، اما انتخاب نهایی باید بر اساس شرایط واقعی سیستم انجام شود.
آیا استفاده از شیر یکطرفه فولادی برای بخار مناسب است؟
بله، شیر یکطرفه فولادی میتواند در برخی سیستمهای بخار مورد استفاده قرار گیرد؛ اما انتخاب آن باید بر اساس فشار و دمای کاری، نوع طراحی شیر، متریال و استاندارد مورد نیاز انجام شود. بنابراین نمیتوان هر شیر یکطرفه فولادی را برای هر سرویس بخار مناسب دانست.
اگر برای انتخاب نوع چک ولو، کلاس فشاری یا متریال مناسب پروژه نیاز به مشاوره دارید، میتوانید با کارشناسان فنی و فروش پولادگران تماس بگیرید.
نتیجهگیری
شیر یکطرفه فولادی یکی از تجهیزات مهم در بسیاری از سیستمهای پایپینگ صنعتی است که وظیفه اصلی آن جلوگیری از برگشت جریان سیال و محافظت از تجهیزات خط لوله است. این شیر در کلاسهای فشاری مختلف تولید میشود و کلاس ۱۵۰ یکی از کلاسهای پرکاربرد در بسیاری از سیستمهای صنعتی است.
انتخاب شیر یکطرفه مناسب فقط به کلاس فشاری محدود نمیشود. نوع سیال، فشار و دمای کاری، سایز خط، نوع اتصال، متریال، جهت نصب و استاندارد ساخت از مهمترین عواملی هستند که باید هنگام انتخاب و خرید این تجهیز بررسی شوند.
انتخاب صحیح چک ولو میتواند به حفاظت از پمپها و تجهیزات، کاهش ریسک جریان معکوس و افزایش قابلیت اطمینان سیستم کمک کند. در مقابل، انتخاب نادرست یا نصب نامناسب شیر ممکن است باعث افت فشار، لرزش، عملکرد نامطلوب یا آسیب به تجهیزات شود.
اگر برای پروژه خود به انتخاب نوع شیر یکطرفه، متریال، کلاس فشاری یا مشخصات فنی مناسب نیاز دارید، کارشناسان پولادگران میتوانند بر اساس شرایط کاری پروژه شما، در انتخاب و تأمین تجهیزات مورد نیاز راهنمایی ارائه دهند.
آوا مهرگان کهن (پولادگران) با بیش از ۱۸ سال سابقه در زمینه تأمین تجهیزات پروژههای نفت، گاز، پتروشیمی، پالایشگاهی و ساختمانی، خدمات مشاوره تخصصی و تأمین تجهیزات مورد نیاز پروژهها را ارائه میدهد.
