شیر کروی فولادی کلاس ۱۵۰ | مشخصات فنی، انواع و کاربردها

شیر کروی چیست و چرا به آن شیر بشقابی می‌گویند؟

شیر کروی (Globe Valve) یکی از انواع شیرآلات صنعتی است که برای قطع و وصل و تنظیم جریان سیال در خطوط لوله استفاده می‌شود. این شیر با حرکت خطی دیسک و تغییر فاصله آن از نشیمنگاه، میزان عبور سیال را کنترل می‌کند.

در بازار ایران، شیر کروی را با نام شیر بشقابی نیز می‌شناسند. این نام به شکل دیسک داخلی و نحوه قرارگیری آن روی نشیمنگاه اشاره دارد، نه لزوماً ظاهر بیرونی شیر.

شیر کروی فولادی کلاس ۱۵۰ یکی از مدل‌های این شیر صنعتی است که با توجه به جنس بدنه، فشار و دمای کاری و نوع اتصال، در بخش‌هایی از تأسیسات و خطوط فرایندی کاربرد دارد.

در این راهنما، مشخصات فنی، نحوه عملکرد، انواع بدنه، اجزای اصلی، کاربردها و معیارهای انتخاب شیر کروی فولادی کلاس ۱۵۰ را بررسی می‌کنیم.

شیر کروی فولادی یکی از انواع شیرآلات فولادی صنعتی است که هرکدام با توجه به ساختار و عملکرد خود، کاربرد متفاوتی در خطوط صنعتی دارند.

شیر کروی فولادی کلاس ۱۵۰ چیست؟

شیر کروی فولادی کلاس ۱۵۰ شیری صنعتی با بدنه فولادی است که برای کار در محدوده فشار و دمای مجاز تعیین‌شده برای کلاس فشاری آن طراحی می‌شود. بدنه این شیر می‌تواند از فولاد کربنی یا، بسته به مدل، از فولاد زنگ‌نزن ساخته شود.

عدد ۱۵۰ به کلاس فشاری شیر اشاره دارد؛ اما به معنای فشار کاری ثابت ۱۵۰ PSI یا ۱۵۰ بار نیست. فشار مجاز به عواملی مانند جنس قطعات تحت فشار، دمای کاری و استاندارد طراحی وابسته است. بنابراین، برای انتخاب شیر باید جدول فشار و دمای مجاز همان محصول بررسی شود.

در مدل‌های فلنجی، ابعاد و مشخصات فلنج معمولاً بر اساس استاندارد ASME B16.5 تعیین می‌شوند. استاندارد طراحی و ساخت شیر باید متناسب با نوع شیر و الزامات پروژه، از روی دیتاشیت و مدارک فنی سازنده بررسی شود. استاندارد ASME B16.5 به ابعاد و مشخصات فلنج‌ها مربوط است و به‌تنهایی استاندارد طراحی خود شیر محسوب نمی‌شود.

ویژگی مهم شیر کروی فولادی، امکان تنظیم تدریجی جریان است. به همین دلیل، این شیر در خطوطی کاربرد دارد که کنترل دبی در کنار قطع و وصل جریان اهمیت دارد.

نحوه عملکرد شیر کروی فولادی کلاس ۱۵۰

در شیر کروی، چرخاندن فلکه باعث حرکت ساقه و جابه‌جایی دیسک در راستای عمودی می‌شود. با نزدیک‌شدن دیسک به نشیمنگاه، مسیر عبور سیال محدود می‌شود و با فاصله‌گرفتن آن، جریان افزایش می‌یابد.

این سازوکار امکان تنظیم تدریجی دبی را فراهم می‌کند. البته میزان دقت کنترل به طراحی دیسک، مشخصات داخلی شیر و شرایط جریان بستگی دارد.

شیر کروی در مقایسه با شیر کشویی معمولاً افت فشار بیشتری ایجاد می‌کند؛ اما برای تنظیم جریان مناسب‌تر است. شیر کشویی بیشتر برای قطع و وصل جریان به کار می‌رود و استفاده مداوم از آن در وضعیت نیمه‌باز، بدون تأیید سازنده، توصیه نمی‌شود.

کاربرد شیر کروی فولادی کلاس ۱۵۰

شیر کروی فولادی کلاس ۱۵۰ در بخش‌هایی از خطوط صنعتی استفاده می‌شود که به قطع و وصل یا تنظیم جریان نیاز دارند. کاربرد دقیق آن به جنس بدنه، نوع دیسک و نشیمنگاه، دمای کاری و سازگاری متریال با سیال بستگی دارد.

مهم‌ترین کاربردهای این شیر عبارت‌اند از:

• صنایع نفت و گاز: کنترل جریان در بخش‌هایی از خطوط فرایندی و تأسیسات جانبی، مشروط به انطباق مشخصات شیر با شرایط پروژه.
• صنایع پتروشیمی و پالایشگاهی: استفاده در خطوط انتقال و فرایندهایی که تنظیم جریان اهمیت دارد.
• سیستم‌های بخار: کنترل و قطع جریان بخار در محدوده فشار و دمای مجاز شیر.
• نیروگاه‌ها و تأسیسات حرارتی: استفاده در بخش‌هایی از مدارهای سیال و تجهیزات کمکی.
• تأسیسات صنعتی: کنترل جریان آب صنعتی و سایر سیالات سازگار با متریال شیر.

توجه کنید که کلاس ۱۵۰ به‌تنهایی مناسب‌بودن شیر برای هر خط صنعتی را تضمین نمی‌کند. پیش از انتخاب، باید فشار و دمای واقعی سیستم، نوع سیال و الزامات طراحی بررسی شوند.

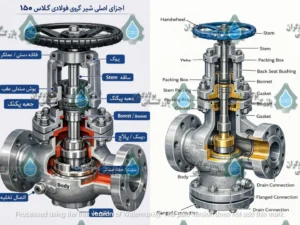

اجزای اصلی شیر کروی فولادی

اجزای داخلی شیر کروی با همکاری یکدیگر جریان را تنظیم می‌کنند و هنگام بسته‌شدن، مسیر عبور سیال را می‌بندند. طراحی و جنس هر قطعه به مدل شیر و مشخصات سازنده وابسته است.

بدنه (Body)

بدنه، محفظه اصلی شیر و مسیر عبور سیال را تشکیل می‌دهد. در شیرهای کروی فولادی، جنس بدنه ممکن است فولاد کربنی یا فولاد زنگ‌نزن باشد. انتخاب آن باید بر اساس فشار، دما و خواص شیمیایی سیال انجام شود.

درپوش (Bonnet)

درپوش روی بدنه قرار می‌گیرد و اجزایی مانند ساقه و مجموعه آب‌بندی را در جای خود نگه می‌دارد. نوع اتصال درپوش به بدنه و روش آب‌بندی آن به طراحی شیر بستگی دارد.

دیسک یا مجرابند (Disc)

دیسک با حرکت به سمت نشیمنگاه یا دورشدن از آن، جریان را قطع یا تنظیم می‌کند. شکل دیسک بر رفتار جریان، قابلیت کنترل و عملکرد آب‌بندی تأثیر می‌گذارد.

نشیمنگاه (Seat)

نشیمنگاه سطحی است که دیسک هنگام بسته‌شدن روی آن قرار می‌گیرد. کیفیت سطح تماس، جنس قطعات و شرایط کاری بر میزان نشتی و عمر مجموعه آب‌بندی تأثیر دارند.

ساقه (Stem)

ساقه حرکت فلکه یا عملگر را به دیسک منتقل می‌کند. جنس و طراحی ساقه باید با فشارهای مکانیکی، دما و شرایط محیطی متناسب باشد.

پکینگ (Packing)

پکینگ اطراف ساقه قرار می‌گیرد و از نشت سیال به بیرون جلوگیری می‌کند. جنس پکینگ باید با دما و نوع سیال سازگار باشد.

فلکه دستی یا عملگر (Handwheel / Actuator)

فلکه برای باز و بسته‌کردن دستی شیر به کار می‌رود. در صورت سازگاری طراحی شیر با تجهیزات محرک، می‌توان از عملگرهای برقی یا پنوماتیکی نیز استفاده کرد.

انواع شیر کروی فولادی از نظر شکل بدنه

شیرهای کروی از نظر مسیر عبور سیال و شکل بدنه به چند گروه اصلی تقسیم می‌شوند. تفاوت طراحی این مدل‌ها بر افت فشار، فضای نصب و شرایط کاربرد تأثیر می‌گذارد.

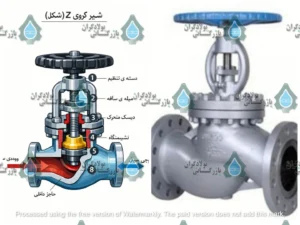

شیر کروی Z شکل (Z-Body)

در این مدل، مسیر جریان در داخل بدنه تغییر جهت می‌دهد و طراحی آن معمولاً افت فشار بیشتری نسبت به مدل‌های با مسیر جریان مستقیم‌تر ایجاد می‌کند. شیر کروی Z شکل از طرح‌های رایج این گروه است و برای کاربردهایی که تنظیم جریان اهمیت دارد، استفاده می‌شود.

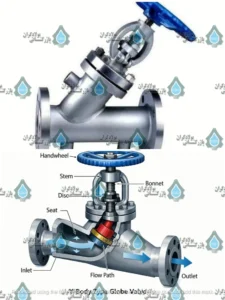

شیر کروی Y شکل (Y-Body)

در مدل Y شکل، مسیر جریان نسبت به نوع Z شکل مستقیم‌تر است. این طراحی می‌تواند افت فشار را کاهش دهد؛ بااین‌حال، عملکرد واقعی به هندسه داخلی و مشخصات محصول بستگی دارد.

شیر کروی زاویه‌ای (Angle Pattern)

در این مدل، مسیر ورودی و خروجی شیر نسبت به یکدیگر زاویه دارند که معمولاً ۹۰ درجه است. شیر کروی زاویه‌ای در برخی چیدمان‌های لوله‌کشی می‌تواند تغییر مسیر جریان را نیز انجام دهد و نیاز به اتصال جداگانه را کاهش دهد؛ البته این موضوع باید با توجه به طراحی سیستم بررسی شود.

مزایا و محدودیت‌های شیر کروی فولادی کلاس ۱۵۰

مزایا

• قابلیت تنظیم تدریجی جریان
• امکان استفاده برای قطع و وصل سیال
• تنوع در طراحی بدنه و دیسک
• امکان انتخاب متریال متناسب با شرایط فرایند
• قابلیت استفاده با عملگر در مدل‌های سازگار

محدودیت‌ها

• افت فشار معمولاً بیشتر از شیر کشویی است.
• در برخی سایزها و طراحی‌ها، نیروی بیشتری برای عملکرد شیر نیاز است.
• قیمت و هزینه نگهداری به طراحی، جنس قطعات و برند بستگی دارد.
• کلاس ۱۵۰ به‌تنهایی برای تعیین فشار مجاز در دماهای مختلف کافی نیست.

جدول مشخصات فنی شیر کروی فولادی کلاس ۱۵۰

مشخصه	توضیحات
نوع شیر	شیر کروی یا بشقابی
جنس بدنه	فولاد کربنی یا فولاد زنگ‌نزن، بسته به مدل
کلاس فشاری	Class 150
فشار کاری مجاز	وابسته به متریال و دمای کاری؛ نیازمند بررسی جدول فشار و دما
نوع اتصال	فلنجی، جوشی یا سایر اتصالات، متناسب با مدل
استاندارد فلنج	در مدل فلنجی، معمولاً ASME B16.5
عملکرد	قطع و وصل و تنظیم جریان
روش راه‌اندازی	دستی یا با عملگر سازگار
کاربرد	خطوط صنعتی، تأسیسات فرایندی و سیستم‌های بخار متناسب با مشخصات شیر

نکته: اطلاعات این جدول عمومی است. برای ثبت فشار کاری، دمای مجاز، جنس دقیق قطعات و استانداردهای محصول، باید دیتاشیت همان مدل بررسی شود. برای مثال، نمی‌توان یک فشار یا دمای ثابت را به همه شیرهای کروی کلاس ۱۵۰ نسبت داد.

تفاوت شیر کروی فولادی با شیر کشویی فولادی و شیر سوزنی فولادی

این سه شیر از نظر ساختار و نحوه کنترل جریان با یکدیگر تفاوت دارند. انتخاب بین آن‌ها به هدف استفاده، میزان کنترل موردنیاز و شرایط فرایند بستگی دارد.

معیار	شیر کروی	شیر کشویی	شیر سوزنی فولادی
کاربرد اصلی	قطع و وصل و تنظیم جریان	عمدتاً قطع و وصل کامل	تنظیم دقیق جریان در کاربردهای مناسب
سازوکار	حرکت دیسک روی نشیمنگاه	حرکت کشویی مجرابند	حرکت سوزن یا مجرابند باریک
افت فشار	معمولاً بیشتر از شیر کشویی	معمولاً کمتر در حالت کاملاً باز	به طراحی و اندازه مسیر عبور وابسته
کاربرد متداول	خطوط صنعتی و فرایندی	خطوط نیازمند عبور جریان با افت فشار کمتر	خطوط و تجهیزات نیازمند تنظیم دقیق‌تر

انواع مجرابند شیر کروی فولادی کلاس ۱۵۰

مجرابند یکی از اجزای مؤثر در عملکرد شیر کروی است. شکل آن بر نحوه عبور سیال، مشخصه کنترل و کیفیت آب‌بندی تأثیر می‌گذارد.

مجرابند مخروطی در شیر کروی (Plug Type)

این مدل با نزدیک‌شدن به نشیمنگاه، مسیر عبور سیال را محدود می‌کند. عملکرد آن به هندسه مجرابند و نشیمنگاه وابسته است و می‌تواند در کاربردهای مختلف تنظیم جریان استفاده شود.

مجرابند سهموی (Parabolic Plug)

در این طراحی، شکل مجرابند برای ایجاد رفتار مشخصی در کنترل جریان انتخاب می‌شود. مناسب‌بودن آن به مشخصه کنترلی موردنیاز و شرایط فرایند بستگی دارد.

مجرابند تخت یا دیسکی

در این مدل، دیسک با نشستن روی نشیمنگاه مسیر جریان را می‌بندد. عملکرد و میزان کنترل آن به طراحی سطوح تماس و ساختار داخلی شیر وابسته است.

نکته: نام‌گذاری و تنوع مجرابندها ممکن است بین سازندگان متفاوت باشد. برای انتخاب مدل مناسب، نقشه مقطعی و اطلاعات فنی سازنده را بررسی کنید.

برندهای شیر کروی فولادی کلاس ۱۵۰

در بازار شیرآلات صنعتی، برندهایی مانند کیتز (KITZ)، نیووی (NEWAY)، ولان (VELAN) و فلوسرو (Flowserve) از برندهای خارجی و فاراب، اورویون، میراب و وگ ایران از نام‌های مطرح بازار ایران هستند. بااین‌حال، عرضه شیر کروی فولادی کلاس ۱۵۰ باید بر اساس کاتالوگ، سایز و مشخصات فنی هر مدل بررسی شود.

هنگام انتخاب محصول، علاوه بر برند، به جنس بدنه، کلاس فشاری، نوع اتصال و مشخصات فنی درج‌شده در مدارک سازنده توجه کنید.

نکات مهم خرید شیر کروی فولادی کلاس ۱۵۰

پیش از خرید شیر کروی فولادی کلاس ۱۵۰، این موارد را بررسی کنید:

• فشار و دمای کاری: فشار مجاز شیر را در دمای واقعی فرایند بررسی کنید؛ عنوان کلاس ۱۵۰ به‌تنهایی کافی نیست.
• جنس بدنه و قطعات داخلی: متریال باید با سیال، دما و شرایط خوردگی سازگار باشد.
• سایز و نوع اتصال: قطر اسمی، ابعاد اتصال و فضای نصب باید با خط لوله مطابقت داشته باشند.
• نوع عملکرد: مشخص کنید شیر برای قطع و وصل استفاده می‌شود یا تنظیم پیوسته جریان نیز اهمیت دارد.
• استاندارد و مدارک فنی: دیتاشیت، نقشه، گواهی‌های موردنیاز پروژه و استانداردهای اعلام‌شده را بررسی کنید.
• تأمین و تعمیرات: دسترسی به قطعات یدکی و امکان سرویس می‌تواند بر هزینه کل مالکیت اثر بگذارد.

اگر شیر برای پروژه نفت، گاز، پتروشیمی یا بخار انتخاب می‌شود، مشخصات فنی آن باید با مدارک مهندسی پروژه تطبیق داده شود.

قیمت شیر کروی فولادی کلاس ۱۵۰

برای مقایسه درست قیمت‌ها، تنها به عنوان «شیر کروی کلاس ۱۵۰» اکتفا نکنید. سایز، متریال، نوع اتصال و شرایط کاری باید در استعلام مشخص باشند.

برای مشاهده مشخصات محصول و استعلام قیمت، به صفحه محصول شیر کروی فولادی کلاس ۱۵۰ مراجعه کنید.

سؤالات متداول درباره شیر کروی فولادی کلاس ۱۵۰

چرا به شیر کروی، شیر بشقابی هم گفته می‌شود؟

این نام در بازار ایران برای شیر کروی رایج است و به شکل دیسک و نحوه قرارگیری آن روی نشیمنگاه اشاره دارد.

شیر کروی فولادی کلاس ۱۵۰ برای بخار مناسب است؟

بسته به جنس بدنه، نوع آب‌بندی و فشار و دمای کاری، می‌تواند در خطوط بخار استفاده شود. پیش از انتخاب، فشار مجاز در دمای کاری و سازگاری قطعات باید بررسی شوند.

کدام نوع شیر کروی افت فشار کمتری دارد؟

در طراحی‌های متداول، مدل Y شکل می‌تواند نسبت به مدل Z شکل افت فشار کمتری ایجاد کند. میزان واقعی افت فشار به ساختار داخلی و شرایط جریان وابسته است.

آیا شیر کروی کلاس ۱۵۰ قابلیت نصب عملگر دارد؟

بسیاری از مدل‌ها قابلیت راه‌اندازی با عملگر را دارند؛ اما سازگاری شیر با عملگر و الزامات نصب باید در مشخصات سازنده تأیید شود.

برای خرید شیر کروی فولادی کلاس ۱۵۰ چه اطلاعاتی لازم است؟

سایز، جنس بدنه، فشار و دمای کاری، نوع سیال، نوع اتصال و کاربرد شیر از مهم‌ترین اطلاعات لازم برای انتخاب و استعلام قیمت هستند.

جمع‌بندی

شیر کروی فولادی کلاس ۱۵۰ برای کاربردهایی مناسب است که در کنار قطع و وصل جریان، تنظیم تدریجی سیال نیز اهمیت دارد. انتخاب درست این شیر به جنس بدنه و قطعات داخلی، فشار و دمای کاری، نوع اتصال و مشخصات فرایند وابسته است.

کلاس فشاری به‌تنهایی سازگاری شیر با شرایط پروژه را تضمین نمی‌کند؛ بنابراین، پیش از خرید باید اطلاعات فنی محصول با نیاز خط لوله مطابقت داده شود.
