شیر صافی فولادی چیست؟
شیر صافی فولادی یا Steel Strainer یکی از تجهیزات مورد استفاده در خطوط لوله است که برای جداسازی ذرات جامد و آلودگیهای موجود در سیال به کار میرود. این تجهیز پیش از ورود سیال به تجهیزات حساس، ذراتی مانند زنگزدگی، براده فلزی، رسوبات و سایر ناخالصیهای جامد را از جریان جدا میکند.
ساختار شیر صافی فولادی معمولاً از یک بدنه فولادی و توری داخلی تشکیل میشود. سیال هنگام عبور از داخل بدنه از توری عبور میکند و ذراتی که اندازه آنها از منافذ توری بزرگتر باشد، پشت توری باقی میمانند.
در بازار تجهیزات صنعتی، این محصول با نامهایی مانند صافی فولادی، استرینر فولادی، Strainer و Y-Strainer نیز شناخته میشود. نوع مناسب صافی به عواملی مانند نوع سیال، فشار و دمای کاری، سایز خط، میزان آلودگی و نحوه اتصال به خط لوله بستگی دارد.
شیر صافی یا Strainer Valve چیست؟
عبارت Strainer Valve گاهی برای اشاره به شیر صافی استفاده میشود، اما از نظر فنی باید بین عملکرد صافی و شیرهای کنترلی تفاوت قائل شد. وظیفه اصلی استرینر، تصفیه مکانیکی جریان است و مانند شیرهای قطعووصل، وظیفه اصلی آن کنترل جریان نیست.
در واقع، توری داخلی مهمترین بخش عملکردی صافی محسوب میشود. این توری مانع عبور ذرات جامد میشود و از تجهیزات پاییندست مانند پمپها، شیرآلات، مبدلهای حرارتی و تجهیزات فرآیندی در برابر ورود آلودگی محافظت میکند.
کاربرد کلی شیر صافی فولادی
صافیهای فولادی در خطوطی استفاده میشوند که وجود ذرات جامد میتواند به تجهیزات یا فرآیند آسیب بزند. به همین دلیل، در صنایع نفت، گاز، پتروشیمی، نیروگاهها، تأسیسات صنعتی و خطوط انتقال سیالات کاربرد گستردهای دارند.
بسته به طراحی خط، صافی میتواند در مسیر ورودی تجهیزات یا بخشهای مختلف خط لوله نصب شود تا قبل از رسیدن ذرات به تجهیزات حساس، آنها را جدا کند.
شیر صافی فولادی یکی از انواع تجهیزات مورد استفاده در سیستمهای پایپینگ صنعتی است. اگر میخواهید با ساختار، انواع و کاربرد سایر شیرآلات صنعتی آشنا شوید، پیشنهاد میکنیم مقاله شیر فولادی چیست؟ را نیز مطالعه کنید.
شیر صافی فولادی چگونه کار میکند؟
عملکرد شیر صافی فولادی ساده است. سیال از ورودی وارد بدنه میشود و هنگام عبور از توری داخلی، ذرات جامد موجود در جریان روی سطح توری باقی میمانند. سپس سیال تصفیهشده از خروجی صافی خارج میشود و به مسیر خود ادامه میدهد.
به این ترتیب، صافی بدون تغییر اساسی در ماهیت سیال، ذرات جامد ناخواسته را از جریان جدا میکند.
نقش توری در عملکرد صافی
توری داخلی، بخش اصلی فرآیند فیلتراسیون در صافی است. اندازه منافذ توری مشخص میکند که چه ذراتی امکان عبور از آن را دارند.
اگر توری منافذ ریزتری داشته باشد، ذرات کوچکتری را نیز نگه میدارد؛ اما تجمع سریعتر ذرات روی توری میتواند افت فشار بیشتری در خط ایجاد کند. به همین دلیل، انتخاب مش توری باید با توجه به نوع سیال، میزان آلودگی و نیاز سیستم انجام شود.
مسیر عبور سیال در شیر صافی
مسیر جریان به نوع صافی بستگی دارد، اما در Y-Strainer سیال از ورودی وارد بدنه میشود و به سمت محفظه توری حرکت میکند. توری، ذرات جامد را به دام میاندازد و سیال از بخش خروجی خارج میشود.
با افزایش میزان ذرات جمعشده روی توری، مقاومت در برابر عبور سیال بیشتر میشود. بنابراین، بازرسی و تمیزکاری دورهای توری اهمیت زیادی دارد. اگر توری بیش از حد مسدود شود، افت فشار افزایش پیدا میکند و عملکرد خط کاهش مییابد.
حتما دقت کنید که صافی فقط ذرات جامد را جدا میکند و جایگزین فیلترهای دقیق برای جداسازی ذرات بسیار ریز یا تجهیزات مخصوص تصفیه شیمیایی سیالات نیست.
نحوه عملکرد شیر صافی فولادی
عملکرد شیر صافی فولادی بر پایه عبور سیال از یک توری فلزی انجام میشود. این توری ذرات جامد موجود در جریان را جدا میکند و اجازه نمیدهد آلودگیها به تجهیزات پاییندست برسند. عملکرد صافی را میتوان در چند مرحله ساده توضیح داد:
- ورود سیال: سیال از قسمت ورودی وارد بدنه صافی میشود.
- عبور از توری: جریان به سمت توری داخلی حرکت میکند و از منافذ آن عبور میکند.
- جدا شدن ذرات: ذرات جامد بزرگتر از منافذ توری روی سطح آن باقی میمانند.
- خروج سیال: سیال پس از عبور از توری، از خروجی صافی خارج میشود و وارد ادامه خط لوله میشود.
تأثیر توری بر ذرات و افت فشار
اندازه منافذ توری نقش مهمی در عملکرد شیر صافی دارد. هرچه منافذ توری کوچکتر باشند، صافی میتواند ذرات ریزتری را نگه دارد. در مقابل، توری ریزتر معمولاً مقاومت بیشتری در برابر عبور سیال ایجاد میکند.
با جمع شدن ذرات روی توری، سطح عبور جریان کاهش مییابد و افت فشار در صافی افزایش پیدا میکند. به همین دلیل، انتخاب مش مناسب باید با توجه به نوع سیال، میزان آلودگی و شرایط کاری خط انجام شود.
چه زمانی باید توری شیر صافی را تمیز کرد؟
زمان تمیزکاری به میزان آلودگی سیال و شرایط کاری خط بستگی دارد و نمیتوان یک بازه زمانی ثابت برای تمام سیستمها تعیین کرد. با این حال، افزایش افت فشار قبل و بعد از صافی یکی از مهمترین نشانههای گرفتگی توری است.
کاهش دبی، افت عملکرد تجهیزات پاییندست و افزایش اختلاف فشار نیز میتوانند نشان دهند که توری به تمیزکاری نیاز دارد.
اجزای اصلی شیر صافی فولادی
شیر صافی فولادی از چند بخش اصلی تشکیل میشود که هرکدام وظیفه مشخصی در فیلتراسیون، عبور سیال و آببندی خط دارند. طراحی دقیق این اجزا با توجه به نوع صافی، سایز، کلاس فشاری و نوع اتصال تغییر میکند.
بدنه
اصلیترین بخش شیر صافی بدنه است و توری و سایر اجزای داخلی را در خود جای میدهد. بدنه فولادی باید استحکام کافی برای تحمل فشار و دمای کاری سیستم داشته باشد.
در صافیهای مورد استفاده در خطوط صنعتی، جنس و طراحی بدنه اهمیت زیادی دارد؛ زیرا صافی مستقیماً با فشار و شرایط عملیاتی خط در ارتباط است.
توری
توری یا Screen وظیفه اصلی جداسازی ذرات جامد را بر عهده دارد. سیال از منافذ توری عبور میکند و ذرات بزرگتر از اندازه منافذ پشت آن باقی میمانند.
اندازه مش، جنس توری و سطح عبور آن باید متناسب با نوع سیال و میزان فیلتراسیون مورد نیاز انتخاب شود. در بسیاری از مدلها نیز امکان خارج کردن توری برای بازرسی و تمیزکاری وجود دارد.
درپوش
درپوش بخش قابل جداسازی صافی است و به دسترسی به توری داخلی کمک میکند. هنگام سرویس، اپراتور میتواند با باز کردن درپوش به توری دسترسی پیدا کند و آن را بررسی یا تمیز کند.
در طراحیهای مختلف، شکل و محل قرارگیری درپوش متفاوت است؛ برای مثال، در Y-Strainer معمولاً درپوش در قسمت شاخه زاویهدار بدنه قرار میگیرد.
اتصالات
اتصالات، صافی را به خط لوله متصل میکنند. بسته به طراحی و شرایط پروژه، صافی فولادی میتواند بهصورت فلنجی، دندهای یا ساکت ولد تولید شود.
انتخاب نوع اتصال به سایز خط، فشار کاری، روش نصب و مشخصات پروژه بستگی دارد.
واشر و اجزای آببندی
واشرها و سایر اجزای آببندی، از نشتی سیال در محل اتصال قطعات جلوگیری میکنند. کیفیت این اجزا اهمیت زیادی دارد؛ زیرا حتی اگر بدنه و توری عملکرد مناسبی داشته باشند، آببندی نامناسب میتواند باعث نشتی و کاهش ایمنی سیستم شود.
نوع متریال آببندی نیز باید با نوع سیال، دما و فشار کاری سازگاری داشته باشد.
کاربرد شیر صافی فولادی در خطوط نفت، گاز و پتروشیمی
در خطوط نفت، گاز و پتروشیمی، وجود ذرات جامد میتواند به تجهیزات حساس آسیب برساند و عملکرد سیستم را کاهش دهد. به همین دلیل، شیر صافی فولادی را در بخشهایی از خط نصب میکنند که حذف این ذرات اهمیت دارد.
صافی، ذراتی مانند زنگزدگی، براده فلزی، رسوبات و آلودگیهای جامد را قبل از رسیدن به تجهیزات پاییندست جدا میکند. این موضوع بهخصوص در زمان راهاندازی خطوط جدید اهمیت بیشتری دارد؛ زیرا ممکن است ذرات ناشی از ساخت، جوشکاری یا نصب داخل خط باقی مانده باشند.
کاربرد صافی فولادی در صنعت نفت و گاز
در خطوط انتقال و فرآیندهای نفت و گاز، صافی میتواند از تجهیزاتی مانند پمپها، شیرآلات کنترلی، کمپرسورها و تجهیزات اندازهگیری در برابر ورود ذرات جامد محافظت کند.
نوع صافی و مشخصات آن باید با شرایط خط هماهنگ باشد. فشار و دمای کاری، نوع سیال، سایز خط، کلاس فشاری و جنس توری از مهمترین عوامل در انتخاب صافی مناسب هستند.
کاربرد صافی فولادی در صنایع پتروشیمی
در واحدهای پتروشیمی، بسیاری از فرآیندها به جریان پایدار و تمیز سیال نیاز دارند. ورود ذرات جامد میتواند باعث گرفتگی مسیر، افزایش استهلاک یا کاهش عملکرد تجهیزات شود.
به همین دلیل، Y-Strainer و سایر انواع صافیهای فولادی در بخشهای مختلف خطوط فرآیندی، سیستمهای آب، روغن و برخی مدارهای مربوط به مواد شیمیایی مورد استفاده قرار میگیرند.
نکته مهم این است که جنس بدنه و توری باید با سیال مورد استفاده سازگاری داشته باشد. انتخاب صافی بدون توجه به خوردگی، دما و فشار میتواند عملکرد و عمر تجهیز را کاهش دهد.

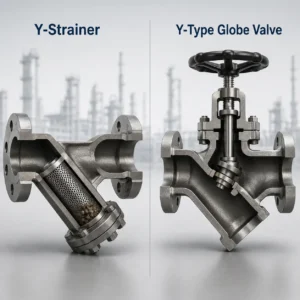

تفاوت صافی Y با شیر کروی Y شکل
صافی Y و شیر کروی Y شکل از نظر ظاهر شباهت زیادی دارند، اما دو تجهیز کاملاً متفاوت هستند. این شباهت ظاهری گاهی باعث میشود کاربران هنگام جستوجو یا خرید، این دو محصول را با یکدیگر اشتباه بگیرند.
صافی Y یا Y-Strainer وظیفه جداسازی ذرات جامد از سیال را بر عهده دارد. در مقابل، شیر کروی Y شکل یا Y-Type Globe Valve برای قطعووصل و در برخی شرایط برای کنترل جریان استفاده میشود.
تفاوت اصلی آنها را میتوان در جدول زیر دید:
| ویژگی | صافی Y | شیر کروی Y شکل |
|---|---|---|
| نام انگلیسی | Y-Strainer | Y-Type Globe Valve |
| وظیفه اصلی | جداسازی ذرات جامد | قطعووصل و کنترل جریان |
| جزء اصلی داخلی | توری یا Screen | دیسک و سیت |
| فیلتراسیون | دارد | ندارد |
| نیاز به تمیزکاری توری | دارد | ندارد |
| کنترل جریان | وظیفه اصلی نیست | قابلیت کنترل جریان دارد |
| شکل بدنه | Y شکل | Y شکل |
| کاربرد اصلی | محافظت از تجهیزات در برابر ذرات | کنترل جریان سیال |
بنابراین، شباهت شکل ظاهری به معنی یکسان بودن عملکرد نیست. اگر هدف حذف ذرات جامد از جریان باشد، باید از صافی مناسب استفاده کرد. اگر هدف کنترل یا قطعووصل جریان باشد، شیر مناسب این کار را باید انتخاب کرد.
تفاوت صافی Y و صافی T
صافی Y و صافی T هر دو برای جداسازی ذرات جامد از سیال استفاده میشوند، اما طراحی بدنه، نحوه قرارگیری توری و شرایط مناسب نصب آنها با یکدیگر تفاوت دارد.
| معیار مقایسه | صافی Y | صافی T |
|---|---|---|
| شکل بدنه | Y شکل | T شکل |
| ساختار توری | معمولاً در بخش زاویهدار قرار میگیرد | معمولاً در محفظه عمودی قرار میگیرد |
| فضای مورد نیاز | معمولاً فضای کمتری نیاز دارد | به فضای بیشتری در بخش محفظه نیاز دارد |
| نگهداری | دسترسی به توری نسبتاً ساده است | دسترسی به محفظه و توری معمولاً مناسب است |
| کاربرد | خطوط عمومی و بسیاری از کاربردهای صنعتی | خطوط با دبی بالا و برخی کاربردهای خاص |
| جهت نصب | به طراحی و دستورالعمل سازنده وابسته است | به طراحی و دستورالعمل سازنده وابسته است |
| انتخاب نهایی | بر اساس شرایط خط | بر اساس شرایط خط |
در عمل، نمیتوان گفت صافی Y همیشه بهتر از صافی T است یا برعکس. انتخاب مناسب به عواملی مانند دبی، فشار، نوع سیال، میزان ذرات، فضای نصب و نحوه سرویس و تمیزکاری بستگی دارد.
همچنین باید مشخصات فنی سازنده را برای جهت نصب و شرایط کاری هر مدل بررسی کرد؛ زیرا طراحی صافیها در محصولات مختلف میتواند متفاوت باشد.
