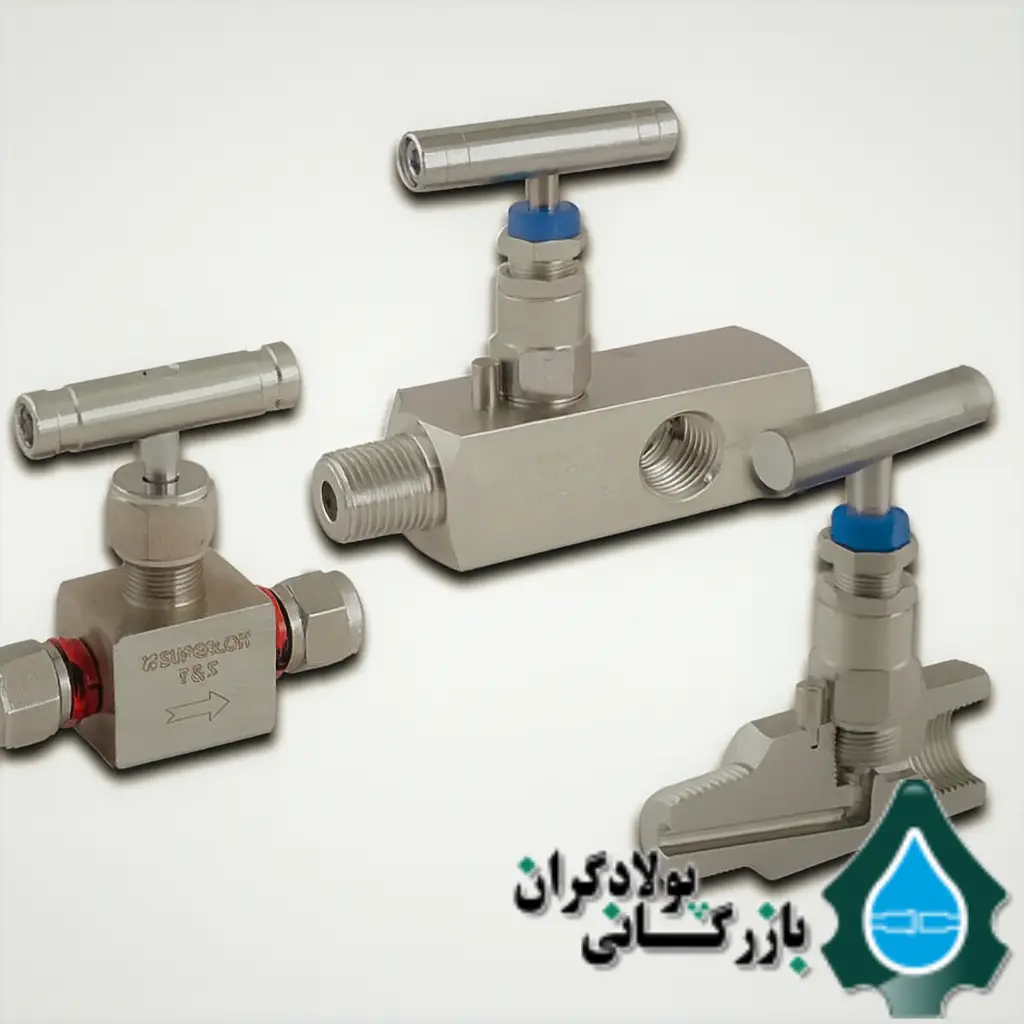

شیر سوزنی (Steel Needle Valve) که با نام شیر سوزنی فولادی نیز شناخته می‌شود، یکی از انواع شیرهای صنعتی برای کنترل دقیق جریان مایعات و گازهاست. طراحی این شیر امکان تنظیم تدریجی جریان را فراهم می‌کند و به همین دلیل در سیستم‌های ابزار دقیق، هیدرولیک، پنوماتیک و بسیاری از فرآیندهای صنعتی کاربرد دارد.
شیر سوزنی فولادی دارای مجرای عبور کوچکی است و درون آن یک سوزن مخروطی قرار دارد که با حرکت در نشیمنگاه، میزان عبور سیال را تغییر می‌دهد. این سازوکار به اپراتور اجازه می‌دهد جریان را با دقت بیشتری نسبت به بسیاری از شیرهای معمولی تنظیم کند.
بدنه شیر سوزنی می‌تواند از فولاد کربنی، استنلس استیل یا متریال‌های دیگر ساخته شود. انتخاب جنس مناسب به نوع سیال و شرایط استفاده بستگی دارد. در ادامه با ساختار، نحوه عملکرد، کاربردها و مشخصات عمومی این تجهیز آشنا می‌شوید.
در مقاله راهنمای جامع شیر فولادی، می توانید کلیه اطلاعات مورد نیاز، انواع و کاربرد این محصول را مشاهده نمایید.

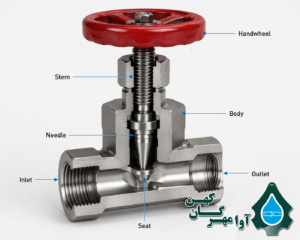

ساختار و اجزای شیر سوزنی فولادی
دقت عملکرد شیر سوزنی فولادی به طراحی اجزای داخلی آن بستگی دارد. هر قطعه وظیفه مشخصی دارد و هماهنگی میان آن‌ها امکان تنظیم تدریجی جریان را فراهم می‌کند.
سوزن (Needle)
سوزن، قطعه‌ای باریک و مخروطی است که با حرکت خود سطح عبور سیال را تغییر می‌دهد. با نزدیک شدن سوزن به نشیمنگاه، مسیر عبور محدودتر می‌شود و با فاصله گرفتن آن، جریان بیشتری عبور می‌کند.
ساقه شیر (Valve Stem)
ساقه، نیروی چرخش فلکه یا عملگر را به سوزن منتقل می‌کند. در مدل‌های دستی، رزوه‌های ساقه باعث می‌شوند سوزن به‌صورت تدریجی حرکت کند و امکان تنظیم دقیق جریان فراهم شود.
نشیمنگاه (Seat)
سوزن در مقابل نشیمنگاه قرار می‌گیرد و فاصله میان این دو، میزان عبور سیال را تعیین می‌کند. طراحی و کیفیت این بخش در کنترل جریان و کاهش نشتی اهمیت دارد.
چرخ دستی (Handwheel)
در مدل‌های دستی، چرخ دستی برای باز و بسته کردن شیر و تنظیم موقعیت سوزن به کار می‌رود. اپراتور با چرخاندن آن می‌تواند میزان عبور سیال را تغییر دهد.
بدنه (Body)
بدنه، اجزای داخلی شیر را در خود جای می‌دهد و مسیر عبور سیال را تشکیل می‌دهد. جنس بدنه باید با نوع سیال و شرایط استفاده سازگار باشد. فولاد کربنی و استنلس استیل از متریال‌های رایج در ساخت برخی مدل‌های شیر سوزنی هستند.
نحوه عملکرد شیر سوزنی فولادی
عملکرد شیر سوزنی (Needle Valve) بر پایه حرکت سوزن مخروطی در مقابل نشیمنگاه است. با تغییر موقعیت سوزن، سطح عبور سیال کم یا زیاد می‌شود و جریان به‌صورت تدریجی تنظیم می‌شود.
در حالت باز، فاصله سوزن از نشیمنگاه بیشتر است و سیال می‌تواند از مسیر عبور کند. با نزدیک شدن سوزن به نشیمنگاه، مسیر محدودتر می‌شود و میزان جریان کاهش می‌یابد. در صورت طراحی مناسب شیر، با بسته شدن آن جریان نیز قطع می‌شود.
نحوه عملکرد شیر سوزنی فولادی دستی
در شیر سوزنی فولادی دستی، اپراتور با چرخاندن چرخ دستی، ساقه رزوه‌دار را حرکت می‌دهد. این حرکت موقعیت سوزن را تغییر می‌دهد و امکان تنظیم تدریجی جریان را فراهم می‌کند.
به همین دلیل، این نوع شیر در تجهیزاتی کاربرد دارد که اپراتور باید مقدار عبور سیال را با دقت تنظیم کند؛ مانند برخی سیستم‌های ابزار دقیق، هیدرولیک و خطوط نمونه‌گیری.
نحوه عملکرد شیر سوزنی فولادی خودکار
در برخی مدل‌ها، تنظیم موقعیت سوزن به‌جای چرخ دستی با عملگر انجام می‌شود. عملگر می‌تواند پنوماتیکی، هیدرولیکی یا الکتریکی باشد و موقعیت شیر را بر اساس فرمان سیستم کنترل تغییر دهد.
این مدل‌ها در فرآیندهایی کاربرد دارند که به تنظیم خودکار یا پیوسته جریان نیاز دارند. نوع عملگر و شیوه کنترل به طراحی شیر و نیاز سیستم بستگی دارد.
کاتالوگ شیر سوزنی فولادی
برای بررسی ابعاد، نوع اتصال، جنس قطعات و سایر مشخصات هر مدل، می‌توانید کاتالوگ شیر سوزنی را مشاهده و دانلود کنید. اطلاعات کاتالوگ به شما کمک می‌کند مشخصات محصول را با نیاز سیستم یا پروژه خود مقایسه کنید.
برای بررسی ابعاد، مشخصات فنی، متریال، رده فشار و سایر اطلاعات هر مدل، می‌توانید کاتالوگ شیر سوزنی فولادی را مشاهده و دانلود کنید.
کاربردهای شیر سوزنی فولادی
مهم‌ترین کاربرد شیر سوزنی فولادی، تنظیم دقیق جریان مایعات و گازهاست. این ویژگی در سیستم‌هایی اهمیت دارد که تغییر مقدار عبور سیال می‌تواند بر عملکرد تجهیزات یا فرآیند اثر بگذارد.

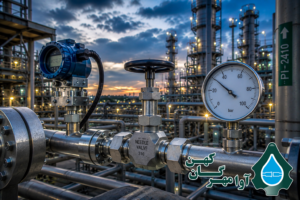

صنایع نفت، گاز و پتروشیمی
در این صنایع، شیر سوزنی فولادی در برخی خطوط ابزار دقیق، سیستم‌های نمونه‌گیری و بخش‌هایی از فرآیند کنترل جریان استفاده می‌شود. انتخاب مدل مناسب باید با نوع سیال و شرایط همان کاربرد هماهنگ باشد.
سیستم‌های هیدرولیک و پنوماتیک
در سیستم‌های هیدرولیک و پنوماتیک، تنظیم میزان عبور روغن یا هوای فشرده اهمیت دارد. شیر سوزنی فولادی می‌تواند برای کنترل تدریجی جریان در بخش‌هایی از این سیستم‌ها به کار رود.
تجهیزات آزمایشگاهی و ابزار دقیق
برخی تجهیزات آزمایشگاهی و ابزارهای اندازه‌گیری به جریان‌های کم و قابل تنظیم نیاز دارند. شیر سوزنی فولادی به دلیل امکان تنظیم تدریجی، در چنین کاربردهایی مورد استفاده قرار می‌گیرد.
صنایع شیمیایی، دارویی و غذایی
در این صنایع، جنس قطعات در تماس با سیال اهمیت زیادی دارد. در برخی کاربردها از شیر سوزنی استیل استفاده می‌شود؛ زیرا استنلس استیل، متناسب با گرید انتخابی، می‌تواند مقاومت مناسبی در برابر خوردگی داشته باشد. انتخاب شیر باید با ویژگی‌های سیال و الزامات بهداشتی فرآیند سازگار باشد.
خطوط سوخت و انتقال گاز
در برخی خطوط سوخت و گاز، شیر سوزنی برای تنظیم جریان به کار می‌رود. نوع شیر و متریال آن باید متناسب با سیال و شرایط استفاده انتخاب شود.
جدول موارد استفاده شیر سوزنی فولادی
| صنعت یا سیستم | کاربرد شیر سوزنی فولادی |
|---|---|
| نفت، گاز و پتروشیمی | کنترل جریان در برخی خطوط ابزار دقیق و نمونه‌گیری |
| هیدرولیک | تنظیم جریان روغن |
| پنوماتیک | کنترل جریان هوای فشرده |
| آزمایشگاه | تنظیم جریان‌های کم |
| صنایع شیمیایی | کنترل جریان سیالات متناسب با جنس شیر |
| صنایع غذایی و دارویی | استفاده در کاربردهای سازگار با الزامات فرآیند |
اگر درباره شیر سوزنی فولادی فشار قوی، کاربردهای تخصصی و مشخصات فنی آن سؤال دارید، مقاله شیر سوزنی فشار قوی چیست؟ کاربردها، مزایا و جدول مشخصات را مطالعه کنید. در آن مقاله، موضوع فشار بالا به‌صورت جداگانه بررسی می‌شود.
تفاوت شیر سوزنی با سایر شیرهای صنعتی
شیرهای صنعتی بر اساس نوع طراحی و کاربردشان انتخاب می‌شوند. شیر سوزنی فولادی برای تنظیم تدریجی جریان مناسب است؛ اما برخی شیرهای دیگر بیشتر برای قطع و وصل مسیر سیال یا کنترل جریان در شرایط متفاوت استفاده می‌شوند.
اگر می‌خواهید با انواع دیگر شیرهای صنعتی و کاربردهای آن‌ها آشنا شوید، می‌توانید راهنمای جامع شیرهای فولادی را نیز مطالعه کنید.
-
تفاوت شیر سوزنی فولادی و شیر توپی (Ball Valve)
در شیر سوزنی فولادی، یک سوزن مخروطی با حرکت تدریجی، میزان عبور سیال را تنظیم می‌کند. در مقابل، شیر توپی از یک توپ سوراخ‌دار برای باز و بسته کردن مسیر استفاده می‌کند و معمولاً برای قطع و وصل سریع جریان مناسب است.
بنابراین، زمانی که تنظیم دقیق جریان اهمیت دارد، شیر سوزنی می‌تواند گزینه مناسبی باشد؛ اما برای باز و بسته کردن سریع مسیر، شیر توپی معمولاً کاربرد بیشتری دارد.
-
تفاوت شیر سوزنی فولادی و شیر کشویی (Gate Valve)
شیر کشویی برای باز یا بسته کردن مسیر جریان طراحی شده است و معمولاً برای تنظیم مداوم جریان در حالت نیمه‌باز انتخاب مناسبی نیست.
در مقابل، شیر سوزنی فولادی امکان تنظیم تدریجی جریان را فراهم می‌کند. به همین دلیل، در سیستم‌هایی که کنترل دقیق جریان موردنیاز است، کاربرد متفاوتی نسبت به شیر کشویی دارد.
-
تفاوت شیر سوزنی فولادی و شیر کروی (Globe Valve)
شیر کروی نیز می‌تواند برای تنظیم جریان استفاده شود؛ اما طراحی داخلی و ویژگی‌های عملکردی آن با شیر سوزنی تفاوت دارد. شیر سوزنی فولادی به دلیل طراحی سوزن و نشیمنگاه، برای تنظیم دقیق جریان‌های کم در بسیاری از کاربردها مناسب است. شیر کروی نیز در برخی خطوط صنعتی برای کنترل جریان به کار می‌رود.
جدول مقایسه شیر سوزنی فولادی با سایر شیرهای صنعتی
| نوع شیر | وظیفه اصلی | ویژگی کنترل جریان | کاربرد رایج |
|---|---|---|---|
| شیر سوزنی فولادی (Needle Valve) | تنظیم تدریجی جریان | مناسب برای تنظیم دقیق | ابزار دقیق، هیدرولیک، پنوماتیک و نمونه‌گیری |
| شیر توپی (Ball Valve) | قطع و وصل جریان | مناسب برای باز و بسته کردن سریع | خطوط انتقال مایعات و گازها |
| شیر کشویی (Gate Valve) | باز و بسته کردن مسیر | عمدتاً برای قطع و وصل کامل | خطوط انتقال سیال |
| شیر کروی (Globe Valve) | کنترل و تنظیم جریان | مناسب برای کنترل جریان در کاربردهای مختلف | خطوط آب، بخار و سیالات صنعتی |
مشخصات فنی شیر سوزنی فولادی
برای شناخت مشخصات فنی شیر سوزنی (Needle Valve)، باید به جنس بدنه و قطعات داخلی، نوع اتصال، سایز، جنس آب‌بندی و استانداردهای مربوط به محصول توجه کرد. این مشخصات بر سازگاری شیر با سیستم و عملکرد آن اثر می‌گذارند.
جنس بدنه شیر سوزنی فولادی (Material)
جنس بدنه یکی از معیارهای مهم در انتخاب شیر سوزنی است. متریال باید با نوع سیال، شرایط محیطی و نیازهای کاربردی سازگار باشد.
جنس‌های رایج عبارت‌اند از:
- فولاد کربنی (Carbon Steel): در برخی کاربردهای صنعتی و خطوط فرآیندی استفاده می‌شود.
- استنلس استیل (Stainless Steel): برای کاربردهایی که مقاومت در برابر خوردگی اهمیت دارد، به کار می‌رود.
- برنج (Brass): در برخی کاربردهای مربوط به آب، هوای فشرده و سیالات غیرخورنده استفاده می‌شود.
انتخاب متریال مناسب به شرایط واقعی کاربرد بستگی دارد؛ بنابراین، جنس بدنه را باید از مشخصات همان مدل بررسی کرد.
جنس ساقه و سوزن شیر سوزنی فولادی (Stem & Needle Material)
ساقه و سوزن از اجزای اصلی شیر سوزنی فولادی هستند و حرکت آن‌ها، میزان عبور سیال را تعیین می‌کند. جنس این قطعات باید با شرایط استفاده و نوع سیال سازگار باشد.
در برخی مدل‌ها، ساقه و سوزن از استنلس استیل ۳۰۴ یا ۳۱۶ ساخته می‌شوند. برای اطمینان از جنس قطعات هر محصول، مشخصات سازنده یا کاتالوگ همان مدل را بررسی کنید.
نوع اتصال شیر سوزنی فولادی (Connection Type)
نوع اتصال، شیوه نصب شیر روی خط لوله یا تجهیزات را مشخص می‌کند. انتخاب اتصال باید با طراحی سیستم و اتصالات موجود هماهنگ باشد.
رایج‌ترین انواع اتصال عبارت‌اند از:
- رزوه‌ای (Threaded): برای اتصال به خطوط و تجهیزات دارای رزوه.
- فلنجی (Flanged): برای اتصال از طریق فلنج‌های متناسب با طراحی سیستم.
- جوشی (Welded): برای نصب با اتصال جوشی، در مدل‌هایی که با این روش طراحی شده‌اند.
جدول مقایسه انواع اتصال شیر سوزنی فولادی
| نوع اتصال | ویژگی کلی | کاربرد |
|---|---|---|
| رزوه‌ای | نصب با اتصال رزوه‌ای | خطوط و تجهیزات دارای اتصال رزوه‌ای |
| فلنجی | اتصال از طریق فلنج | سیستم‌های دارای اتصالات فلنجی |
| جوشی | اتصال از طریق جوش | خطوطی که اتصال جوشی برای آن‌ها در نظر گرفته شده است |
سایز شیر سوزنی فولادی
سایز شیر سوزنی فولادی بر اساس اندازه اتصال، نوع طراحی و مشخصات فنی مدل تعیین می‌شود. هنگام انتخاب شیر، باید سایز اسمی خط لوله، نوع اتصال و شرایط کاری سیستم را در نظر بگیرید.
تمام سایزهای شیر سوزنی فولادی در همه مدل‌ها موجود نیستند. برای انتخاب سایز مناسب، مشخصات فنی محصول موردنظر را با نیاز خط لوله تطبیق دهید و پیش از خرید، موجودی سایز موردنیاز را استعلام کنید.
جنس آب‌بندی شیر سوزنی فولادی (Seal Material)
آب‌بندی مناسب به جلوگیری از نشت سیال کمک می‌کند. جنس آب‌بندی باید با نوع سیال و شرایط استفاده سازگار باشد.
برخی از متریال‌های رایج عبارت‌اند از:
- PTFE (تفلون): برای بسیاری از سیالات و کاربردهایی که مقاومت شیمیایی اهمیت دارد.
- Viton: در برخی کاربردهای مرتبط با سیالات نفتی استفاده می‌شود.
- NBR: در بعضی کاربردهای مربوط به روغن، آب و هوای فشرده به کار می‌رود.
این متریال‌ها کاربردهای یکسانی ندارند؛ بنابراین، انتخاب آن‌ها باید براساس مشخصات محصول و سازگاری با سیال انجام شود.
استانداردهای شیر سوزنی فولادی
استانداردهای مرتبط با طراحی و آزمون شیرهای صنعتی به مشخص شدن الزامات فنی و روش‌های ارزیابی محصول کمک می‌کنند. استاندارد قابل‌اعمال به هر شیر به نوع طراحی و کاربرد آن بستگی دارد.
از استانداردهای مرتبط با شیرهای صنعتی می‌توان به موارد زیر اشاره کرد:
- ASME B16.34: الزامات مرتبط با طراحی و مشخصات شیرهای صنعتی.
- API 598: الزامات بازرسی و آزمون شیرها.
- ISO 5208: روش‌های آزمون و ارزیابی آب‌بندی شیرهای صنعتی.
برای اطمینان از استانداردهای قابل‌اعمال به محصول موردنظر، مشخصات سازنده و مستندات فنی همان مدل را بررسی کنید.
قیمت شیر سوزنی فولادی
قیمت شیر سوزنی فولادی به عواملی مانند سایز، جنس بدنه و قطعات داخلی، نوع اتصال، کلاس فشاری و مشخصات فنی محصول بستگی دارد. برای اطلاع از عوامل مؤثر بر قیمت و بررسی قیمت روز این محصول، مقاله قیمت و خرید شیر سوزنی فولادی کلاس ۱۵۰ و کلاس ۳۰۰ + لیست قیمت را مطالعه کنید.
همچنین می توانید به برای مشاهده این محصول، به محصول شیر سوزنی فولادی مراجعه نمایید.
سوالات متداول
تفاوت شیر سوزنی فولادی و شیر توپی چیست؟
شیر سوزنی برای تنظیم دقیق و تدریجی جریان مناسب است؛ درحالی‌که شیر توپی بیشتر برای قطع و وصل سریع مسیر سیال استفاده می‌شود. انتخاب میان این دو به نیاز سیستم بستگی دارد.
شیر سوزنی فولادی در چه صنایعی کاربرد دارد؟
این شیر در برخی کاربردهای صنایع نفت، گاز و پتروشیمی، سیستم‌های هیدرولیک و پنوماتیک، تجهیزات آزمایشگاهی، ابزار دقیق و خطوط انتقال سیال استفاده می‌شود.
آیا شیر سوزنی در خطوط بخار استفاده می‌شود؟
استفاده از شیر سوزنی در خطوط بخار به طراحی مدل، مشخصات سازنده و شرایط همان سیستم بستگی دارد. برای انتخاب، باید اطلاعات فنی محصول با شرایط کاربرد موردنظر مطابقت داشته باشد.
آیا شیر سوزنی فولادی برای قطع کامل جریان مناسب است؟
شیر سوزنی فولادی در بسیاری از مدل‌ها قابلیت بستن مسیر جریان را دارد؛ بااین‌حال، وظیفه اصلی آن تنظیم دقیق جریان است. اگر هدف فقط قطع و وصل سریع باشد، شیرهایی مانند شیر توپی نیز می‌توانند گزینه مناسبی باشند.
نتیجه‌گیری
شیر سوزنی فولادی یا Needle Valve یکی از شیرهای صنعتی مناسب برای تنظیم تدریجی جریان مایعات و گازهاست. ساختار سوزن و نشیمنگاه، امکان تغییر کنترل‌شده میزان عبور سیال را فراهم می‌کند. به همین دلیل، این شیر در ابزار دقیق، هیدرولیک، پنوماتیک، تجهیزات آزمایشگاهی و برخی فرآیندهای صنعتی کاربرد دارد.
برای انتخاب مدل مناسب، جنس بدنه و قطعات، نوع اتصال، سایز، متریال آب‌بندی و مشخصات سازنده را بررسی کنید. مقایسه این اطلاعات با نیاز واقعی سیستم، به انتخاب دقیق‌تر کمک می‌کند.
اگر برای انتخاب شیر سوزنی فولادی مناسب پروژه خود به راهنمایی نیاز دارید، می‌توانید مشخصات کاربرد موردنظر را آماده کنید و برای دریافت مشاوره با کارشناسان پولادگران (آوا مهرگان کهن) تماس بگیرید. این مجموعه در زمینه تأمین تجهیزات موردنیاز صنایع نفت، گاز، پتروشیمی، پالایشگاهی و نیروگاهی فعالیت دارد.
