گسکت گرافیتی در آب‌بندی فلنج‌ها و تجهیزات صنعتی، به‌ویژه در خطوط بخار، واحدهای پالایشگاهی و فرایندهای دما بالا، کاربرد دارد. انتخاب این محصول به خلوص گرافیت، نوع تقویت‌کننده فلزی، ضخامت، فشار کاری و سازگاری با سیال بستگی دارد.
برای خرید گسکت گرافیتی، ابتدا باید مشخص شود که ورق گرافیت خالص مناسب است یا ساختار تقویت‌شده با فلز. همچنین، اگر اتصال در معرض فشار داخلی بالا، نوسان دما یا احتمال بیرون‌زدگی گسکت قرار دارد، طراحی گسکت و شرایط نصب اهمیت بیشتری پیدا می‌کند.
در این مقاله، انواع تخصصی گسکت گرافیتی، تفاوت ساختارها، کاربرد هر مدل و عوامل مؤثر بر قیمت آن را بررسی می‌کنیم.
انواع گسکت گرافیتی و تفاوت ساختار آن‌ها
گسکت‌های گرافیتی را می‌توان بر اساس ساختار ماده آب‌بندی و نوع تقویت‌کننده دسته‌بندی کرد. این تفاوت‌ها بر استحکام مکانیکی، قابلیت نصب، عملکرد آب‌بندی و محدوده کاربرد محصول اثر می‌گذارند.
برای آشنایی با سایر ساختارها و دسته‌بندی‌های این محصولات، مقاله گسکت چیست و کاربردهای آن‌ها را مطالعه کنید.
۱. گسکت گرافیتی خالص (Pure Graphite Gasket)
گسکت گرافیتی خالص از ورق گرافیت انعطاف‌پذیر، معمولاً گرافیت منبسط‌شده، ساخته می‌شود و فاقد لایه تقویت‌کننده فلزی است. این ساختار به‌خوبی با ناهمواری‌های سطح فلنج تطبیق پیدا می‌کند و برای ساخت گسکت‌های تخت با شکل و ابعاد موردنیاز مناسب است.
ویژگی‌های فنی:
- انعطاف‌پذیری و قابلیت انطباق با سطح آب‌بندی
- مقاومت حرارتی مناسب در گریدهای مخصوص دما بالا
- مقاومت شیمیایی مطلوب در برابر بسیاری از سیالات، مشروط به سازگاری گرافیت با محیط
- استحکام مکانیکی کمتر نسبت به بسیاری از ورق‌های تقویت‌شده
این نوع گسکت برای اتصالاتی مناسب است که شرایط کاری آن‌ها با مشخصات ورق گرافیتی مطابقت دارد. در مقابل، اگر گسکت به استحکام بیشتر هنگام برش، حمل، نصب یا مقاومت بالاتر در برابر بیرون‌زدگی نیاز داشته باشد، مدل تقویت‌شده می‌تواند انتخاب مناسب‌تری باشد.

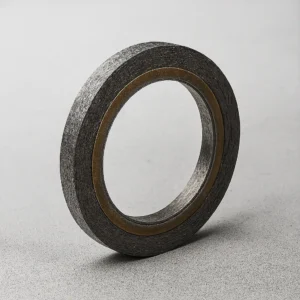

۲. گسکت گرافیتی تقویت‌شده با فویل استیل (Flat Foil Reinforced Graphite)
در این ساختار، ورق گرافیت انعطاف‌پذیر با یک یا چند لایه فویل فلزی، معمولاً استنلس استیل، تقویت می‌شود. فویل فلزی به پایداری مکانیکی ورق کمک می‌کند، بدون اینکه ماهیت گرافیتی سطح آب‌بندی از بین برود.
ویژگی‌های فنی:
- استحکام بیشتر در مقایسه با ورق گرافیت بدون تقویت‌کننده
- سهولت بیشتر در برش، جابه‌جایی و نصب
- مناسب برای ساخت گسکت‌های تخت با ابعاد مختلف
- قابلیت استفاده در بسیاری از اتصالات صنعتی دما بالا، متناسب با گرید محصول
این مدل در خطوط بخار، تجهیزات فرایندی، صنایع شیمیایی و پتروشیمی و برخی اتصالات پالایشگاهی کاربرد دارد. انتخاب ضخامت ورق و جنس فویل باید بر اساس شرایط واقعی سرویس انجام شود.

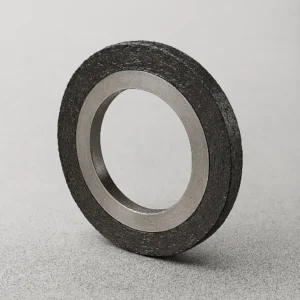

۳. گسکت گرافیتی تقویت‌شده با استیل تنجید (Tanged Stainless Steel Reinforced Graphite)
در این مدل، یک لایه فلزی دارای برجستگی‌ها یا دندانه‌های مکانیکی بین لایه‌های گرافیت قرار می‌گیرد. این ساختار با افزایش درگیری مکانیکی میان فلز و گرافیت، به پایداری ورق و مقاومت آن در برابر آسیب‌های ناشی از جابه‌جایی و نصب کمک می‌کند.
فولاد زنگ‌نزن گریدهای 304 و 316 از مواد مورد استفاده برای این تقویت‌کننده هستند؛ انتخاب نهایی به شرایط خوردگی و مشخصات محصول بستگی دارد.
ویژگی‌های فنی:
- مقاومت مکانیکی مناسب برای کاربردهای صنعتی
- کاهش احتمال پارگی یا آسیب دیدن ورق هنگام نصب
- پایداری بهتر در مقایسه با گرافیت بدون تقویت‌کننده
- مناسب برای ساخت گسکت‌های تخت مورد استفاده در تجهیزات فرایندی
این نوع ورق در پالایشگاه‌ها، واحدهای پتروشیمی، تجهیزات شیمیایی و برخی اتصالات خطوط لوله استفاده می‌شود. بااین‌حال، وجود لایه فلزی به‌تنهایی تضمین‌کننده تحمل هر فشار یا دمایی نیست؛ مشخصات فنی سازنده باید بررسی شود.

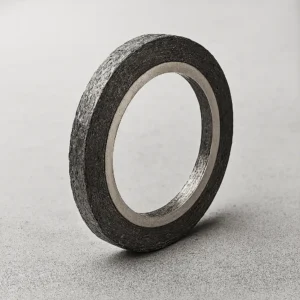

۴. گسکت گرافیتی با حلقه داخلی فلزی (Inner Ring Graphite Gasket)
حلقه داخلی فلزی در این ساختار، لبه داخلی گسکت را مهار می‌کند و به کاهش احتمال ورود یا بیرون‌زدگی مواد گسکت به داخل مسیر جریان کمک می‌کند. این طراحی در شرایطی اهمیت دارد که هندسه اتصال، فشار کاری یا ویژگی‌های سیال، استفاده از حلقه داخلی را ضروری کند.
حلقه داخلی ممکن است از استنلس استیل یا فلز مناسب دیگری ساخته شود. انتخاب جنس آن باید با سیال، دما و شرایط خوردگی سازگار باشد.
کاربردهای مهم:
- برخی اتصالات فلنجی در خطوط بخار و گاز
- تجهیزات فرایندی با نیاز به مهار لبه داخلی گسکت
- اتصالاتی که طراحی فلنج یا شرایط کاری، استفاده از حلقه داخلی را ایجاب می‌کند
وجود حلقه داخلی به معنای مناسب بودن گسکت برای تمام خطوط فشارقوی نیست. نوع فلنج، ابعاد، جنس حلقه و مشخصات طراحی باید با یکدیگر تطابق داشته باشند.
۵. گسکت گرافیتی با حلقه داخلی و خارجی
در برخی طراحی‌ها، علاوه بر حلقه داخلی، یک حلقه خارجی نیز برای پشتیبانی و موقعیت‌دهی گسکت در نظر گرفته می‌شود. حلقه خارجی می‌تواند نصب را آسان‌تر کند و از آسیب دیدن لبه‌ها هنگام جابه‌جایی بکاهد.
این ساختار را نباید با تمام گسکت‌های اسپیرال وند دارای حلقه اشتباه گرفت؛ طراحی و اجزای این محصولات متفاوت است و باید مشخصات فنی هرکدام جداگانه بررسی شود.
برای بررسی مشخصات و کاربرد سایر مدل‌ها، مقالات انواع گسکت‌های صنعتی را مطالعه کنید.
کاربرد گسکت گرافیتی در پالایشگاه و صنایع فرایندی
انتخاب گسکت گرافیتی در پالایشگاه به نام صنعت یا صرفاً بالا بودن دما محدود نمی‌شود. نوع سیال، فشار، دمای پایدار و گذرا، طراحی فلنج و کیفیت سطح آب‌بندی در انتخاب مدل مناسب نقش دارند.
| محل استفاده | ملاحظات انتخاب |
|---|---|
| خطوط بخار و تجهیزات مرتبط | دمای کارکرد، فشار، تغییرات دما و مشخصات گرید گرافیت |
| مبدل‌های حرارتی | شرایط سیال در هر سمت، نوع فلنج و بار فشاری اتصال |
| تجهیزات فرایندی پالایشگاه | سازگاری شیمیایی، فشار کاری و الزامات آب‌بندی |
| واحدهای پتروشیمی و شیمیایی | نوع ماده شیمیایی، احتمال اکسیداسیون و جنس تقویت‌کننده |
| اتصالات فلنجی خطوط لوله | نوع سطح فلنج، ابعاد گسکت، ضخامت و بار پیچ‌ها |
| تجهیزات تولید انرژی | دمای سرویس، سیکل‌های حرارتی و مشخصات طراحی اتصال |
گسکت گرافیتی در همه این کاربردها انتخاب قطعی نیست. برای مثال، در محیط‌های اکسیدکننده یا شرایطی که سازگاری شیمیایی گرافیت تأیید نشده باشد، باید گزینه‌های دیگر نیز بررسی شوند.
محدوده دما و فشار گسکت گرافیتی
برای تعیین محدوده کارکرد گسکت گرافیتی، نمی‌توان یک عدد ثابت را به تمام مدل‌ها تعمیم داد. گرافیت خالص، ورق تقویت‌شده با فویل استیل و ورق دارای تقویت‌کننده تنجید ممکن است مشخصات کاری متفاوتی داشته باشند.
در برخی محصولات صنعتی، محدوده دمایی اعلام‌شده برای سرویس غیر‌اکسیدکننده بسیار بالاتر از سرویس اکسیدکننده است. برای نمونه، سازنده گسکت گرافیتی Chesterton 359 حد دمایی ۸۷۰ درجه سانتی‌گراد را برای سرویس غیر‌اکسیدکننده و ۴۲۵ درجه را برای سرویس اکسیدکننده اعلام کرده است. این اعداد مشخصات همان محصول هستند و نباید به همه گسکت‌های گرافیتی تعمیم داده شوند.
پیش از انتخاب، موارد زیر را بررسی کنید:
- حداکثر و حداقل دمای واقعی سرویس
- فشار کاری و تغییرات احتمالی آن
- نوع سیال و خاصیت اکسیدکنندگی آن
- مشخصات فنی ورق گرافیتی و تقویت‌کننده
- نوع فلنج و الزامات نصب
- محدودیت‌های اعلام‌شده در دیتاشیت سازنده
در نهایت، محدوده مجاز کارکرد باید بر اساس مشخصات همان محصول و شرایط واقعی اتصال تعیین شود.
قیمت گسکت گرافیتی به چه عواملی بستگی دارد؟
قیمت گسکت گرافیتی به مشخصات فنی و نحوه ساخت آن وابسته است. به همین دلیل، مقایسه قیمت دو محصول صرفاً بر اساس عنوان «گسکت گرافیتی» ممکن است نتیجه دقیقی نداشته باشد.
مهم‌ترین عوامل مؤثر بر قیمت عبارت‌اند از:
۱. نوع گرافیت و کیفیت مواد اولیه: خلوص گرافیت، مشخصات ورق و الزامات عملکردی می‌توانند بر قیمت محصول اثر بگذارند.
۲. نوع تقویت‌کننده: ورق خالص، ورق تقویت‌شده با فویل استیل و ورق دارای استیل تنجید از نظر ساختار و هزینه تولید یکسان نیستند.
۳. ضخامت و ابعاد: ضخامت ورق، قطر داخلی و خارجی، ابعاد برش و میزان مواد مصرفی بر قیمت نهایی اثر دارند.
۴. جنس حلقه‌های فلزی: در مدل‌های حلقه‌دار، جنس و ابعاد حلقه داخلی یا خارجی در هزینه ساخت مؤثر است.
۵. برند و مشخصات فنی: گرید محصول، مدارک فنی، الزامات پروژه و سازنده می‌توانند باعث تفاوت قیمت محصولات ظاهراً مشابه شوند.
۶. تعداد سفارش و شرایط تأمین: قیمت سفارش عمده ممکن است با خرید یک عدد یا تعداد محدود تفاوت داشته باشد. موجودی و شرایط تأمین نیز باید هنگام استعلام بررسی شوند.
برای استعلام قیمت گسکت گرافیتی چه اطلاعاتی لازم است؟
برای دریافت قیمت دقیق، بهتر است اطلاعات زیر را در اختیار فروشنده قرار دهید:
- نوع گسکت: خالص، تقویت‌شده یا حلقه‌دار
- قطر داخلی و خارجی یا سایز اسمی اتصال
- ضخامت موردنیاز
- جنس تقویت‌کننده و حلقه‌ها، در صورت وجود
- فشار و دمای کاری
- نوع سیال و شرایط سرویس
- تعداد موردنیاز و برند یا استاندارد درخواستی
اگر نقشه، نمونه قبلی یا مشخصات فلنج را دارید، ارائه آن می‌تواند به شناسایی دقیق‌تر محصول کمک کند.
خرید گسکت گرافیتی از پولادگران
برای خرید گسکت گرافیتی، ابتدا باید مدل متناسب با شرایط کاری و مشخصات اتصال تعیین شود. انتخاب محصول صرفاً بر اساس ظاهر، ضخامت یا قیمت پایین‌تر می‌تواند باعث ناسازگاری با شرایط سرویس شود.
برای مشاهده محصول و بررسی اطلاعات خرید، به صفحه محصولات گسکت گرافیتی در آوا مهرگان مراجعه کنید.
برای استعلام قیمت و بررسی امکان تأمین، مشخصات فنی، ابعاد و تعداد موردنیاز را اعلام کنید تا محصول موردنظر دقیق‌تر بررسی شود. قیمت و موجودی نهایی باید هنگام استعلام تأیید شوند.
پرسش‌های متداول درباره گسکت گرافیتی
گسکت گرافیتی خالص بهتر است یا تقویت‌شده؟
هیچ‌کدام در تمام شرایط برتری مطلق ندارند. گسکت خالص انعطاف‌پذیری مناسبی دارد، اما مدل تقویت‌شده معمولاً از نظر استحکام ورق و سهولت جابه‌جایی و نصب مزیت دارد. انتخاب به شرایط سرویس و مشخصات محصول بستگی دارد.
قیمت گسکت گرافیتی چگونه محاسبه می‌شود؟
قیمت بر اساس نوع گرافیت، تقویت‌کننده، ضخامت، ابعاد، جنس حلقه‌ها، برند و تعداد سفارش تعیین می‌شود. برای استعلام دقیق، مشخصات فنی و ابعاد محصول باید اعلام شوند.
آیا گسکت گرافیتی برای بخار پرفشار مناسب است؟
برخی گریدهای گرافیتی برای کاربردهای بخار طراحی شده‌اند؛ اما مناسب بودن آن‌ها به فشار، دما، نوع ورق، طراحی اتصال و الزامات سازنده بستگی دارد. تأیید محدوده کاری محصول پیش از نصب ضروری است.
آیا گسکت گرافیتی در برابر مواد شیمیایی مقاوم است؟
گرافیت در برابر بسیاری از مواد شیمیایی مقاومت مناسبی دارد، اما این مقاومت عمومی و نامحدود نیست. مواد اکسیدکننده و برخی شرایط شیمیایی می‌توانند عملکرد آن را محدود کنند. سازگاری محصول با سیال واقعی باید بررسی شود.
تفاوت گسکت گرافیتی تقویت‌شده با فویل و تنجید چیست؟
در مدل فویل، یک لایه فلزی صاف گرافیت را تقویت می‌کند. در مدل تنجید، تقویت‌کننده فلزی دارای برجستگی‌ها یا دندانه‌های مکانیکی است. تفاوت ساختار بر استحکام، رفتار هنگام برش و نصب و ویژگی‌های محصول اثر می‌گذارد.
جمع‌بندی
انتخاب گسکت گرافیتی به تطابق ساختار محصول با شرایط واقعی سرویس بستگی دارد. گرافیت خالص، ورق تقویت‌شده با فویل و ورق تقویت‌شده با استیل تنجید، کاربردها و ویژگی‌های یکسانی ندارند.
برای خرید گسکت گرافیتی و مقایسه قیمت، پیش از تماس با مشاوران پولادگران، نوع ساختار، ابعاد، ضخامت، فشار و دمای کاری و سازگاری با سیال را مشخص کنید. این اطلاعات مبنای مناسب‌تری برای انتخاب محصول و استعلام قیمت فراهم می‌کنند.
