اتصالات لوله قطعاتی هستند که برای تغییر مسیر خطوط لوله، ایجاد انشعاب، اتصال لوله‌ها با قطرهای متفاوت و بستن انتهای مسیر استفاده می‌شوند. انتخاب اتصال مناسب به جنس لوله، ابعاد، روش اتصال، فشار و دمای کاری و نوع سیال بستگی دارد.
اتصالات در شبکه‌های آب‌رسانی، تأسیسات ساختمانی، خطوط انتقال، واحدهای صنعتی و سیستم‌های فرایندی کاربرد دارند. در این سیستم‌ها، نوع اتصال باید با شرایط بهره‌برداری و الزامات طراحی هماهنگ باشد؛ زیرا انتخاب نامناسب می‌تواند باعث نشتی، تمرکز تنش یا دشواری تعمیرات شود.
اتصالات لوله چه کاربردی دارند؟
وظیفه اتصالات فقط به وصل‌کردن دو لوله محدود نمی‌شود. هر اتصال با توجه به شکل و طراحی خود، بخشی از نیازهای شبکه لوله‌کشی را برطرف می‌کند.
-
تغییر مسیر جریان: زانویی مسیر لوله را در زاویه‌های مشخص تغییر می‌دهد.
-
ایجاد انشعاب: سه‌راهی امکان تقسیم جریان یا اتصال یک خط فرعی را فراهم می‌کند.
-
تغییر قطر لوله: تبدیل برای اتصال لوله‌هایی با قطرهای متفاوت به کار می‌رود.
-
بستن انتهای خط: کپ یا درپوش انتهای یک مسیر لوله‌کشی را می‌بندد.
-
اتصال لوله به تجهیزات: برخی اتصالات امکان ارتباط با تجهیزات و اجزای دیگر سیستم را فراهم می‌کنند.
نوع اتصال باید با نقشه پایپینگ، فضای نصب و شرایط عملکرد خط هماهنگ باشد. برای مثال، انتخاب زانویی فقط به زاویه آن وابسته نیست؛ شعاع خم، قطر، ضخامت و افت فشار مجاز نیز می‌توانند اهمیت داشته باشند.

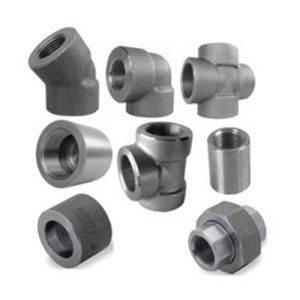

انواع اتصالات لوله بر اساس شکل و کاربرد
یکی از روش‌های رایج دسته‌بندی اتصالات، توجه به شکل هندسی و عملکرد آن‌ها در مسیر لوله‌کشی است.
۱. زانویی (Elbow)
زانویی برای تغییر جهت مسیر لوله استفاده می‌شود. زانویی‌های ۴۵ و ۹۰ درجه از انواع متداول آن هستند. انتخاب شعاع خم به فضای نصب، طراحی خط و الزامات جریان بستگی دارد.
۲. سه‌راهی (Tee)
سه‌راهی برای ایجاد انشعاب در خط لوله به کار می‌رود. سه‌راهی مساوی، قطر شاخه اصلی و انشعاب یکسانی دارد؛ در سه‌راهی کاهنده، قطر انشعاب کوچک‌تر است.
۳. تبدیل (Reducer)
تبدیل برای اتصال دو لوله با قطرهای متفاوت استفاده می‌شود. تبدیل هم‌مرکز و غیرهم‌مرکز دو نوع رایج آن هستند و انتخاب میان آن‌ها به آرایش خط و ملاحظات طراحی بستگی دارد.
۴. کپ یا درپوش انتهایی (Cap)
کپ برای مسدودکردن انتهای لوله استفاده می‌شود. نوع، جنس و روش اتصال آن باید با مشخصات خط و شرایط کاری سازگار باشد.
۵. اتصالات کمکی و تخصصی
قطعاتی مانند استاب‌اند، نیپل و برخی اتصالات انشعابی برای آرایش‌های خاص لوله‌کشی به کار می‌روند. کاربرد دقیق هر قطعه به طراحی سیستم و نوع اتصال آن بستگی دارد.
این دسته‌بندی بر اساس عملکرد است. در مقابل، رزوه‌ای، ساکت‌ولد و بات‌ولد روش‌های اتصال یا انتهای اتصال را توصیف می‌کنند؛ بنابراین نباید این دو دسته‌بندی را با یکدیگر اشتباه گرفت.
انواع اتصالات بر اساس روش اتصال
روش اتصال تعیین می‌کند که قطعه چگونه به لوله متصل شود، چه تجهیزاتی برای نصب لازم باشد و آیا جداسازی آن در زمان تعمیرات امکان‌پذیر است یا خیر.
اتصالات جوشی (Welded Fittings)
در اتصالات جوشی، اتصال از طریق جوشکاری برقرار می‌شود. این گروه شامل دو نوع اصلی است:
-
بات‌ولد (Butt Weld): انتهای اتصال و لوله برای جوشکاری لب‌به‌لب آماده می‌شوند. این روش در بسیاری از خطوط صنعتی و فرایندی کاربرد دارد.
-

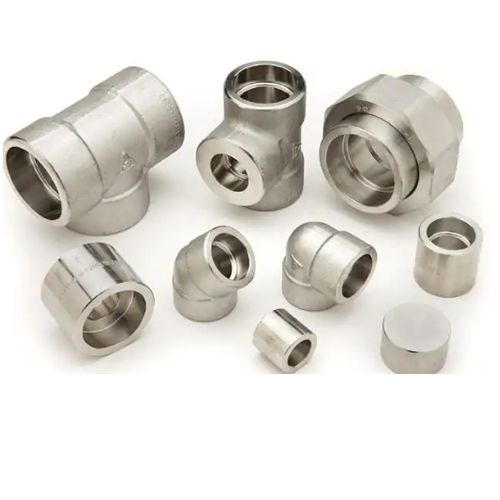

ساکت‌ولد (Socket Weld): لوله داخل حفره اتصال قرار می‌گیرد و اتصال معمولاً با جوش گوشه‌ای تکمیل می‌شود. این نوع در برخی خطوط با قطر کوچک استفاده می‌شود.
انتخاب اتصال جوشی به مشخصات طراحی، ضخامت قطعات، روش جوشکاری و الزامات بازرسی بستگی دارد. جوشی‌بودن به‌تنهایی به معنای مناسب‌بودن قطعه برای هر فشار یا دمایی نیست.
اتصالات رزوه‌ای (Threaded Fittings)
در این روش، رزوه داخلی و خارجی امکان اتصال قطعات را فراهم می‌کند. نصب آن‌ها معمولاً به تجهیزات جوشکاری نیاز ندارد و بازکردن اتصال نیز در بسیاری از موارد ساده‌تر است.
اتصالات رزوه‌ای در برخی خطوط فرعی، تأسیسات و سیستم‌های ابزار دقیق کاربرد دارند. بااین‌حال، نوع رزوه، جنس قطعات، آب‌بندی و محدودیت‌های فشار و دما باید با شرایط سرویس مطابقت داشته باشد.
اتصالات فشاری (Compression Fittings)
در اتصالات فشاری، قطعه‌ای مانند حلقه فشاری با سفت‌شدن مهره، لوله را نگه می‌دارد و آب‌بندی ایجاد می‌کند. این روش در برخی خطوط ابزار دقیق، نمونه‌گیری و انتقال سیالات کاربرد دارد.
سازگاری اتصال با جنس و قطر واقعی لوله اهمیت زیادی دارد. هر اتصال فشاری برای هر نوع لوله یا هر فشار کاری مناسب نیست.
اتصالات فلنجی و رابط‌های فلنج‌دار
در اتصال فلنجی، دو سطح فلنج با پیچ و مهره به یکدیگر متصل می‌شوند و معمولاً گسکت میان سطوح، آب‌بندی را تأمین می‌کند. این آرایش امکان بازکردن خط برای بازرسی و تعمیرات را فراهم می‌سازد.
فلنج در استانداردهای مربوط به خود دسته‌بندی می‌شود و نباید آن را با اتصالاتی مانند زانویی و سه‌راهی یکسان دانست. همچنین، در طراحی اتصال فلنجی باید نوع سطح، رده فشاری، پیچ‌ومهره و گسکت به‌صورت هماهنگ انتخاب شوند.
برای آشنایی با ساختار، انواع و استانداردهای این قطعه، مقاله فلنج چیست؟ معرفی انواع فلنج، کاربرد، استانداردها و راهنمای انتخاب را مطالعه کنید.
اتصالات از چه موادی ساخته می‌شوند؟
جنس اتصال باید با جنس لوله و شرایط کاری سیستم سازگار باشد. نوع سیال، احتمال خوردگی، دمای کارکرد، فشار طراحی و الزامات بهداشتی یا فرایندی از عوامل مؤثر در انتخاب متریال هستند.
|
جنس اتصال |
ویژگی و کاربرد متداول |
|---|---|
| فولاد کربنی |
در بسیاری از خطوط صنعتی، سیستم‌های انتقال سیال و فرایندهای صنعتی استفاده می‌شود. |
|
فولاد زنگ‌نزن (استنلس استیل) |
در کاربردهایی که مقاومت به خوردگی اهمیت دارد، با توجه به گرید و شرایط محیطی انتخاب می‌شود. |
| فولاد آلیاژی |
برای برخی شرایط دمایی یا الزامات مکانیکی خاص استفاده می‌شود؛ گرید باید با مشخصات طراحی مطابقت داشته باشد. |
|
مواد پلیمری |
در شبکه‌های آب‌رسانی، فاضلاب و خطوط شیمیایی سازگار با پلیمر کاربرد دارند. |
هیچ متریالی در برابر همه سیالات و شرایط کاری بهترین گزینه نیست. برای نمونه، مقاومت خوردگی استنلس استیل به گرید آن و ترکیب شیمیایی سیال بستگی دارد؛ بنابراین انتخاب صرفاً بر اساس نام جنس کافی نیست.
سایز و رده فشاری اتصالات چگونه تعیین می‌شوند؟
سایز اتصال معمولاً با اندازه اسمی لوله‌ای که به آن متصل می‌شود هماهنگ است. در سیستم‌های اینچی، اندازه اسمی یا NPS الزاماً برابر با قطر خارجی واقعی لوله نیست. در سیستم متریک نیز باید به ابعاد تعریف‌شده در استاندارد محصول توجه کرد.
در کنار سایز، ضخامت دیواره و نوع اتصال نیز اهمیت دارند. برای اتصالات جوشی، ضخامت انتهای اتصال باید با لوله و الزامات جوشکاری سازگار باشد. برای اتصالات رزوه‌ای و ساکت‌ولد نیز ابعاد و مشخصات ساخت مربوط به همان نوع اتصال بررسی می‌شود.
رده فشاری را نباید به‌تنهایی معادل فشار مجاز کاری در نظر گرفت. برای مثال، کلاس‌های ۱۵۰، ۳۰۰ یا ۶۰۰ در استانداردهای مشخص به کار می‌روند؛ اما رابطه آن‌ها با فشار مجاز به نوع قطعه، جنس و دمای کاری وابسته است. بنابراین نمی‌توان یک کلاس را بدون بررسی استاندارد و شرایط سرویس، برای همه اتصالات مناسب دانست.
استانداردهای مهم اتصالات صنعتی
استاندارد ساخت مشخص می‌کند که اتصال از نظر ابعاد، شکل، تلرانس‌ها و سایر الزامات تعریف‌شده چگونه باید تولید یا ارزیابی شود. استاندارد مناسب به نوع اتصال و کاربرد آن بستگی دارد.
|
استاندارد |
حوزه کاربرد |
|---|---|
| ASME B16.9 |
اتصالات جوشی لب‌به‌لب کارخانه‌ای |
|
ASME B16.11 |
اتصالات فورج‌شده ساکت‌ولد و رزوه‌ای |
| ASME B16.25 |
آماده‌سازی انتهای جوشی لب‌به‌لب |
|
ASME B16.5 |
فلنج‌ها و اتصالات فلنجی در محدوده استاندارد |
| MSS SP-97 |
اتصالات انشعابی یکپارچه تقویت‌شده |
این استانداردها جایگزین بررسی مشخصات فنی پروژه نیستند. هنگام خرید باید استاندارد موردنیاز، گرید متریال، سایز، ضخامت یا رده، نوع اتصال و مدارک بازرسی مورد انتظار در سفارش مشخص شوند.
اتصالات در چه صنایعی کاربرد دارند؟
اتصالات در شبکه‌های مختلف لوله‌کشی استفاده می‌شوند، اما جنس و ساختار آن‌ها بر اساس شرایط هر صنعت تغییر می‌کند.
-
ساختمان و تأسیسات: در شبکه‌های آب‌رسانی، گرمایش، سرمایش و تخلیه، با توجه به جنس لوله و شرایط بهره‌برداری.
-
نفت و گاز: برای اتصال خطوط، تغییر مسیر و ایجاد انشعاب در شبکه‌های انتقال و تأسیسات مرتبط.
-
پالایشگاه‌ها و پتروشیمی‌ها: در خطوط فرایندی که ممکن است با فشار، دما یا سیالات خورنده روبه‌رو باشند.
-
نیروگاه‌ها و صنایع انرژی: در خطوط آب، بخار و سایر سیالات، بر اساس مشخصات طراحی و استانداردهای مربوط.
-
کارخانه‌ها و واحدهای تولیدی: در شبکه‌های تأمین سیال، سیستم‌های خنک‌کاری و خطوط فرایندی.
کاربرد یک اتصال در یک صنعت، به‌تنهایی تأییدکننده مناسب‌بودن آن برای تمام خطوط همان صنعت نیست. مشخصات هر سرویس باید جداگانه ارزیابی شود.
هنگام انتخاب اتصالات لوله چه نکاتی را باید بررسی کرد؟
انتخاب اتصال مناسب باید بر اساس مشخصات فنی خط و شرایط واقعی بهره‌برداری انجام شود. پیش از خرید، این موارد را بررسی کنید:
-
نوع اتصال و عملکرد آن: مشخص کنید قطعه برای تغییر مسیر، انشعاب، تغییر قطر یا بستن انتهای خط لازم است.
-
جنس و گرید متریال: جنس اتصال باید با سیال، دمای کاری و الزامات خوردگی سازگار باشد.
-
سایز و ضخامت: ابعاد اتصال باید با لوله و طراحی خط مطابقت داشته باشد.
-
فشار و دمای طراحی: مشخصات قطعه را در شرایط کاری واقعی و بر اساس استاندارد مربوط بررسی کنید.
-
روش نصب: نوع اتصال باید با امکانات نصب، روش جوشکاری یا نیاز به بازکردن خط هماهنگ باشد.
-
استاندارد و مدارک فنی: استاندارد ساخت، گواهی متریال و مدارک بازرسی موردنیاز پروژه را مشخص کنید.
توجه به این موارد کمک می‌کند اتصالی انتخاب شود که با لوله و شرایط سرویس سازگار باشد و نیازهای فنی پروژه را برآورده کند.
سوالات متداول درباره اتصالات
اتصالات لوله چیست؟
اتصالات لوله قطعاتی هستند که برای تغییر مسیر، ایجاد انشعاب، اتصال لوله‌هایی با قطر متفاوت یا مسدودکردن انتهای مسیر به کار می‌روند. انتخاب آن‌ها به نوع سیستم و شرایط کاری بستگی دارد.
انواع اتصالات لوله کدام‌اند؟
از نظر شکل و عملکرد، زانویی، سه‌راهی، تبدیل و کپ از انواع رایج هستند. از نظر روش اتصال نیز انواع جوشی، رزوه‌ای و فشاری وجود دارند. این دسته‌بندی‌ها دو معیار متفاوت را توصیف می‌کنند.
تفاوت اتصال بات‌ولد و ساکت‌ولد چیست؟
در بات‌ولد، اتصال از طریق جوش لب‌به‌لب انجام می‌شود؛ اما در ساکت‌ولد، لوله داخل حفره اتصال قرار می‌گیرد و معمولاً با جوش گوشه‌ای متصل می‌شود. انتخاب میان آن‌ها به طراحی، ابعاد و شرایط سرویس وابسته است.
آیا کلاس فشاری به‌تنهایی برای انتخاب اتصال کافی است؟
خیر. کلاس یا رده باید همراه با استاندارد، جنس قطعه، دمای کاری و مشخصات طراحی بررسی شود. یک عدد یا کلاس به‌تنهایی فشار مجاز همه اتصالات را تعیین نمی‌کند.
کدام استاندارد برای اتصالات جوشی مناسب است؟
ASME B16.9 استاندارد شناخته‌شده‌ای برای اتصالات جوشی لب‌به‌لب کارخانه‌ای است. برای اتصالات فورج‌شده ساکت‌ولد و رزوه‌ای، ASME B16.11 کاربرد دارد. استاندارد نهایی باید با نوع اتصال و مشخصات پروژه مطابقت داشته باشد.
جمع‌بندی
اتصالات یکی از اجزای مهم شبکه‌های لوله‌کشی هستند و انتخاب درست آن‌ها به هماهنگی میان طراحی خط، جنس لوله، نوع اتصال و شرایط بهره‌برداری بستگی دارد. شناخت تفاوت اتصالات از نظر شکل، روش اتصال و استاندارد ساخت، به انتخاب دقیق‌تر قطعه و کاهش مشکلات اجرایی کمک می‌کند.
برای انتخاب اتصالات موردنیاز پروژه، ابتدا مشخصات فنی خط و الزامات استاندارد را تعیین کنید؛ سپس محصولی را انتخاب کنید که با این شرایط مطابقت داشته باشد.
