شیر پروانه‌ای فولادی کلاس ۱۵۰ یکی از انواع شیرآلات صنعتی است که برای قطع و وصل جریان سیال و در برخی طراحی‌ها برای تنظیم دبی استفاده می‌شود. این شیر به دلیل ساختار نسبتاً ساده، وزن و ابعاد مناسب در مقایسه با برخی شیرهای هم‌اندازه و عملکرد سریع، در خطوط لوله صنایع مختلف کاربرد دارد. برای آشنایی بیشتر با انواع شیرآلات فولادی و کاربردهای آنها، می‌توانید انواع و کاربرد شیر فولادی را مطالعه کنید.
اگر قصد انتخاب این محصول برای یک خط لوله صنعتی را دارید، باید علاوه بر جنس بدنه و کلاس فشاری، به نوع اتصال، جنس دیسک و نشیمنگاه، دمای کاری و سازگاری قطعات با سیال توجه کنید. در این راهنما، مشخصات شیر پروانه‌ای فولادی کلاس ۱۵۰، انواع، مزایا، محدودیت‌ها و عوامل مؤثر بر قیمت آن را بررسی می‌کنیم.
شیر پروانه‌ای فولادی کلاس ۱۵۰ چیست؟
شیر پروانه‌ای فولادی (Steel Butterfly Valve) نوعی شیر صنعتی با عملکرد چرخشی است که برای کنترل عبور سیال در خطوط لوله به کار می‌رود. بخش اصلی این شیر، دیسکی است که در مسیر جریان قرار دارد و با چرخش محور، میزان باز یا بسته بودن مسیر را تغییر می‌دهد.
در مدل‌های رایج، با چرخش حدود ۹۰ درجه‌ای محور، شیر از حالت بسته به باز یا برعکس تغییر وضعیت می‌دهد. طراحی دقیق، نوع آب‌بندی و میزان افت فشار به ساختار و مشخصات سازنده بستگی دارد.
عدد ۱۵۰ در عنوان شیر پروانه‌ای فولادی کلاس ۱۵۰ به رده فشاری آن بر اساس استاندارد مربوط اشاره دارد. این عدد به معنی تحمل فشار ثابت ۱۵۰ بار یا ۱۵۰ PSI نیست. فشار مجاز کاری باید با توجه به جنس قطعات، دمای سیال، استاندارد طراحی و جدول فشار ـ دمای محصول تعیین شود.
مشخصات فنی شیر پروانه‌ای فولادی کلاس ۱۵۰
مشخصات این شیر با توجه به طراحی سازنده، نوع اتصال و مواد به‌کاررفته متفاوت است. پیش از خرید، اطلاعات زیر را در کاتالوگ یا مدارک فنی محصول بررسی کنید.
| ویژگی | توضیحات |
|---|---|
| نوع شیر | شیر پروانه‌ای |
| جنس بدنه | فولاد کربنی یا فولاد زنگ‌نزن، مطابق مشخصات محصول |
| کلاس فشاری | Class 150، در صورت تأیید مدارک سازنده |
| نوع عملکرد | دستی یا مجهز به عملگر |
| نوع اتصال | ویفری، لاگ یا فلنجی، متناسب با طراحی محصول |
| جنس دیسک | وابسته به مدل و سفارش |
| جنس نشیمنگاه | متناسب با دما، فشار و نوع سیال |
| کاربرد اصلی | قطع و وصل جریان و کنترل دبی در طراحی‌های مناسب |
| فشار و دمای مجاز | مطابق استاندارد و مدارک فنی همان محصول |
توجه داشته باشید که همه مدل‌های شیر پروانه‌ای فولادی، تمام گزینه‌های جدول را ندارند. برای مثال، نوع اتصال یا جنس نشیمنگاه باید از روی مشخصات واقعی محصول تعیین شود، نه صرفاً عنوان کلاس فشاری.

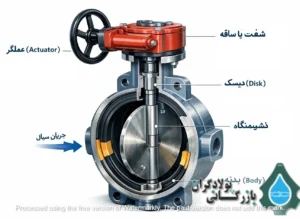

اجزای شیر پروانه ای فولادی
اجزای شیر پروانه ای به 5 بخش اصلی تقسیم می شود که هر کدام نقش مهم و تاثیرگذاری در عملکرد صحیح شیر دارند.
بدنه (Body)
بدنه همچون چارچوب اصلی است که اجزای دیگر را در خود جای می دهد و برای اینکه مقاوم باشد و بتواند فشار و دمای کاری بالا را تحمل کند بیشتر از فولاد کربنی یا استنلس استیل ساخته می‌شود.
نشیمنگاه (Seat)
محلی که ذیسک با بدنه تماس پیدا میکند و اصطلاحا روی هم می نشینند را نشیمنگاه می گویند. هر چه این دو قطعه بهتر روی یکدیگر قرار بگیرند آب بندی بهتر و مطمئن تری خواهیم داست. این قطعه می‌تواند فلزی یا نرم (PTFE، EPDM و …) باشد.
عملگر (Actuator/Handle)
عملگر درواقع قطعه ای است که باعث حرکت دیسک می شود و می‌تواند دستی، گیربکسی، پنوماتیک یا برقی باشد. برخی از عملگرها نیاز به اپراتور دارند و برخی دیگر نه.
دیسک (Disk)
دیسک قطعه ای است دایره شکل که درون شیر قرار دارد و در شیر پروانه ای فولادی نقش بسیار مهم و حیاتی را ایفا می کند زیرا که با چرخش خود مسیر جریان سیال را باز ، بسته و یا کنترل می کند. نوع طراحی دیسک تاثیر بسیار زیادی بر میزان افت فشار و آب بندی شیر دارد.
شفت یا ساقه (Stem / Shaft)
عملگر به تنهایی نمی تواند دیسک را به حرکت در بیاورد. برای این کار به شفت نیاز دارد. شفت یا ساقه نیروی حرکتی را از عملگر می گیرد و به دیسک منتقل می کند. جنس ساقه معمولا از فولاد یا استیل ساخته می‌شود.
“اجزای شیر پروانه ای بسته به نیاز و نوع کاربرد آنها می توانند از جنس های استیل، فولاد، چدن و حتی پلاستیک هم ساخته شوند.”
شیر پروانه‌ای فولادی کلاس ۱۵۰ چگونه کار میکند؟
عملکرد این شیر بر پایه چرخش دیسک در مسیر عبور سیال است. در حالت باز، دیسک در موقعیتی قرار می‌گیرد که جریان بتواند از شیر عبور کند. با چرخش محور، دیسک به‌تدریج مسیر را محدود میکند و در حالت بسته، همراه با نشیمنگاه، مانع عبور سیال می‌شود.
سرعت عملکرد و سادگی سازوکار، از ویژگی‌های مهم این شیر به شمار می‌رود. با این حال، میزان نشتی مجاز در حالت بسته و قابلیت استفاده برای تنظیم مداوم جریان، به طراحی دیسک، نوع نشیمنگاه و شرایط عملیاتی بستگی دارد.
انواع شیر پروانه‌ای فولادی کلاس ۱۵۰
شیرهای پروانه‌ای را می‌توان بر اساس نوع اتصال، طراحی دیسک و شیوه عملکرد دسته‌بندی کرد. هنگام انتخاب، باید مطمئن شوید مدل موردنظر واقعاً با فشار، دما و شرایط خط لوله سازگار است.
۱. شیر پروانه‌ای ویفری

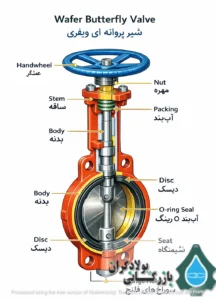

در مدل ویفری، شیر بین دو فلنج خط لوله قرار می‌گیرد و با اتصالات مناسب در محل نصب محکم می‌شود. این طراحی معمولاً فضای نصب کمتری نیاز دارد؛ اما سازگاری آن با آرایش فلنج‌ها و شرایط نصب باید بررسی شود.
۲. شیر پروانه‌ای لاگ

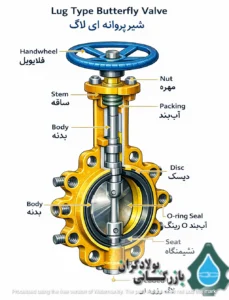

در مدل لاگ، بدنه دارای محل‌های اتصال برای پیچ‌های فلنج است. این ساختار می‌تواند در برخی آرایش‌های نصب و تعمیرات مزیت داشته باشد. با این حال، امکان جداسازی یک سمت خط در حالت کارکرد به طراحی شیر و مجاز بودن آن برای سرویس انتهایی وابسته است.
۳. شیر پروانه‌ای فلنجی

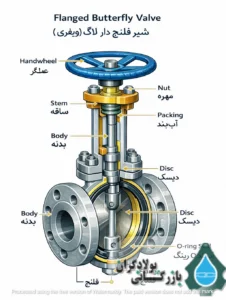

این مدل در دو سمت بدنه دارای فلنج اتصال است و مستقیماً به فلنج‌های خط لوله متصل می‌شود. ابعاد، استاندارد فلنج و فشار مجاز باید با مشخصات خط لوله مطابقت داشته باشند.
۴. شیر پروانه‌ای با عملکرد دستی یا اتوماتیک

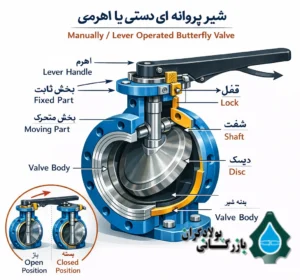

در مدل دستی، اپراتور با اهرم یا گیربکس دیسک را می‌چرخاند. در مدل‌های مجهز به عملگر، باز و بسته شدن شیر می‌تواند با استفاده از عملگر پنوماتیکی یا الکتریکی انجام شود. انتخاب نوع عملکرد به اندازه شیر، گشتاور موردنیاز، دفعات عملکرد و سیستم کنترل بستگی دارد.
۵. شیر پروانه ای گیربکسی

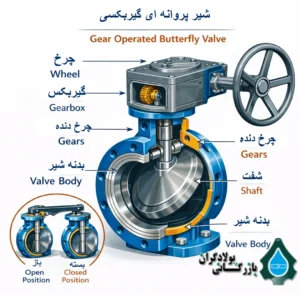

در شیر پروانه‌ای گیربکسی، چرخ دستی از طریق گیربکس به محور شیر متصل می‌شود. این سازوکار به اپراتور کمک میکند شیر را با نیروی کمتری باز و بسته کند و برای شیرهایی با گشتاور موردنیاز بالاتر مناسب است. سرعت عملکرد به نسبت گیربکس و شرایط بهره‌برداری بستگی دارد.
۶. شیر پروانه ای پنوماتیک یا بادی

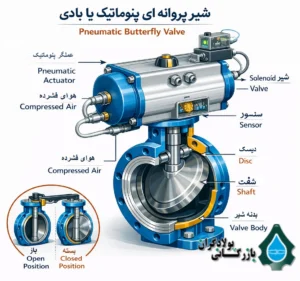

شیر پروانه‌ای پنوماتیک با استفاده از هوای فشرده و یک عملگر، دیسک را باز یا بسته میکند. فرمان عملکرد می‌تواند از سیستم کنترل یا تجهیزات فرمان‌دهنده صادر شود. این مدل در خطوطی کاربرد دارد که به کنترل از راه دور یا عملکرد خودکار نیاز دارند. سرعت عملکرد و گشتاور خروجی به نوع و مشخصات عملگر بستگی دارد. عملگر در این نوع شیر از نوع پنوماتیک یا بادی است و چون قدرت عملگر زیاد است، سرعت سیستم نیز بسیار بالا است.
۷. شیر پروانه ای برقی

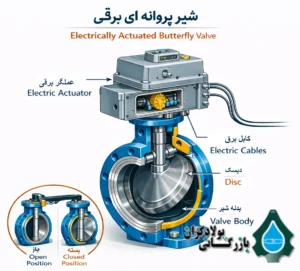

شیر پروانه‌ای برقی با استفاده از عملگر الکتریکی باز و بسته می‌شود و می‌تواند به سیستم کنترل خودکار متصل شود. این مدل برای کاربردهایی مناسب است که کنترل از راه دور یا تنظیم موقعیت شیر اهمیت دارد. سرعت عملکرد آن به نوع عملگر، اندازه شیر و گشتاور موردنیاز بستگی دارد.

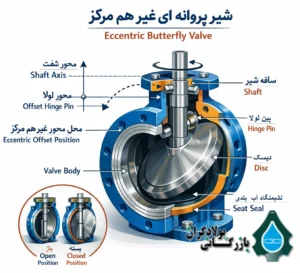

۸. شیر غیر هم مرکز
در شیر پروانه‌ای غیرهم‌مرکز، محور شفت نسبت به مرکز دیسک یا محور مسیر عبور سیال جابه‌جا شده است. این طراحی می‌تواند تماس دیسک با نشیمنگاه را هنگام باز و بسته شدن کاهش دهد و سایش قطعات آب‌بندی را کمتر کند. مدل‌های دابل‌آفست و تریپل‌آفست نیز بر اساس ساختار خود، برای شرایط کاری متفاوت طراحی می‌شوند. انتخاب مدل مناسب به فشار، دما، نوع سیال و مشخصات سازنده بستگی دارد.

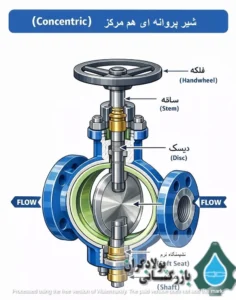

۹. شیر پروانه‌ای هم‌مرکز (Concentric Butterfly Valve)
مدل‌ها از نشیمنگاه نرم استفاده میکند و برای شرایط کاری سازگار با محدودیت‌های فشار و دمای آن مناسب است. میزان آب‌بندی و افت فشار به طراحی شیر و مشخصات قطعات بستگی دارد.
کاربردهای شیر پروانه‌ای فولادی کلاس ۱۵۰
این شیر در صورت تطابق مشخصات فنی با شرایط بهره‌برداری، می‌تواند در بخش‌های مختلف تأسیسات و صنایع فرایندی استفاده شود. مهم‌ترین موارد کاربرد عبارت‌اند از:
- خطوط انتقال و توزیع سیالات صنعتی
- تأسیسات و خطوط لوله نیروگاهی
- برخی خطوط آب و سیالات فرایندی
- صنایع نفت، گاز و پتروشیمی
- واحدهای صنعتی و سامانه‌های انتقال سیال
استفاده از شیر پروانه‌ای فولادی کلاس ۱۵۰ در هر یک از این کاربردها به‌معنی مناسب بودن آن برای تمام سیالات یا شرایط کاری نیست. دما، فشار، خورندگی، وجود ذرات جامد و الزامات آب‌بندی باید پیش از انتخاب بررسی شوند.
مزایای شیر پروانه‌ای فولادی کلاس ۱۵۰
این شیر در مقایسه با برخی طراحی‌های دیگر، مزایای عملیاتی مشخصی دارد:
- عملکرد سریع: در بسیاری از مدل‌ها، چرخش کوتاه محور برای تغییر وضعیت شیر کافی است.
- ساختار نسبتاً ساده: سازوکار چرخشی می‌تواند بهره‌برداری و نگهداری را ساده‌تر کند.
- ابعاد مناسب: برخی مدل‌های پروانه‌ای نسبت به شیرهای هم‌اندازه با طراحی‌های دیگر، فضای نصب کمتری اشغال می‌کنند.
- امکان تجهیز به عملگر: بسته به مدل، امکان استفاده از عملگرهای الکتریکی یا پنوماتیکی وجود دارد.
- تنوع طراحی: مدل‌های مختلف از نظر اتصال، جنس قطعات و نوع عملکرد در دسترس هستند.
محدودیت‌ها و معایب شیر پروانه‌ای فولادی
انتخاب این شیر بدون بررسی محدودیت‌های آن می‌تواند باعث افزایش هزینه نگهداری یا عملکرد نامناسب در خط لوله شود.
- دیسک در مسیر عبور سیال باقی می‌ماند و ممکن است افت فشار ایجاد کند.
- قابلیت آب‌بندی کامل به طراحی شیر، جنس نشیمنگاه و شرایط کاری وابسته است.
- همه مدل‌ها برای فشار و دمای بالا یا سیالات خورنده مناسب نیستند.
- استفاده برای تنظیم مداوم دبی باید بر اساس منحنی عملکرد و توصیه سازنده انجام شود.
- انتخاب نامناسب جنس دیسک و نشیمنگاه ممکن است باعث سایش، خوردگی یا کاهش عمر مفید شود.
بنابراین، صرف درج عنوان کلاس ۱۵۰ روی محصول برای تأیید تناسب آن با شرایط خط لوله کافی نیست.
تفاوت شیر پروانه‌ای فولادی با شیرهای کشویی فولادی و توپی فولادی
شیر پروانه‌ای، شیر کشویی فولادی و شیر توپی فولادی هر سه برای کنترل جریان استفاده می‌شوند؛ اما سازوکار و ویژگی‌های آنها متفاوت است.
| ویژگی | شیر پروانه‌ای فولادی | شیر کشویی فولادی | شیر توپی فولادی |
|---|---|---|---|
| سازوکار | چرخش دیسک | حرکت خطی کشویی | چرخش توپی |
| عملکرد رایج | ربع‌گرد | چند دور یا حرکت خطی متناسب با طراحی | ربع‌گرد |
| فضای نصب | معمولاً کم | معمولاً بیشتر در ارتفاع | وابسته به طراحی |
| کاربرد متداول | قطع و وصل و برخی کاربردهای تنظیم جریان | عمدتاً قطع و وصل | عمدتاً قطع و وصل |
| نکته انتخاب | نوع دیسک و نشیمنگاه | طراحی گیت و آب‌بندی | نوع توپی و آب‌بندی |
هیچ‌کدام از این شیرها در همه شرایط بهترین گزینه نیستند. انتخاب نهایی باید بر اساس فشار و دمای کاری، نوع سیال، افت فشار مجاز، دفعات عملکرد و الزامات آب‌بندی انجام شود.
راهنمای انتخاب شیر پروانه‌ای فولادی کلاس ۱۵۰
برای انتخاب مدل مناسب، پیش از سفارش این موارد را مشخص کنید:
۱. فشار و دمای کاری: شرایط واقعی خط را با محدوده مجاز محصول تطبیق دهید.
۲. نوع سیال: ترکیب شیمیایی، خورندگی، ویسکوزیته و وجود ذرات جامد بر انتخاب مواد مؤثر است.
۳. جنس بدنه و قطعات داخلی: فولاد کربنی و فولاد زنگ‌نزن ویژگی‌های یکسانی ندارند. جنس دیسک و نشیمنگاه نیز باید متناسب با سیال انتخاب شود.
۴. نوع اتصال: ویفری، لاگ یا فلنجی بودن شیر باید با نقشه و استاندارد اتصال خط لوله هماهنگ باشد.
۵. نحوه کنترل: برای عملکرد دستی یا اتوماتیک، باید گشتاور موردنیاز و تجهیزات جانبی بررسی شوند.
۶. مدارک فنی: استاندارد طراحی، آزمون‌ها، فشار مجاز و مشخصات مواد را از مدارک سازنده تأیید کنید.
قیمت شیر پروانه‌ای فولادی کلاس ۱۵۰ چقدر است؟
قیمت شیر پروانه‌ای فولادی کلاس ۱۵۰ به عوامل گوناگونی بستگی دارد. مدل‌های مجهز به عملگر نیز ممکن است هزینه بیشتری نسبت به نمونه‌های دستی داشته باشند.
برای استعلام دقیق قیمت محصول شیر پروانه‌ای فولادی کلاس ۱۵۰، باید سایز موردنیاز، شرایط کاری و مشخصات فنی محصول تعیین شوند. همچنین موجودی و قیمت روز باید هنگام سفارش بررسی شوند؛ زیرا قیمت تجهیزات صنعتی ممکن است با تغییر هزینه مواد اولیه، نرخ ارز و شرایط تأمین تغییر کند.
سوالات متداول درباره شیر پروانه‌ای فولادی کلاس ۱۵۰
شیر پروانه‌ای فولادی کلاس ۱۵۰ برای چه کاربردی مناسب است؟
این شیر برای قطع و وصل جریان و در برخی طراحی‌ها برای تنظیم دبی به کار می‌رود. تناسب آن با کاربرد موردنظر به فشار، دما، نوع سیال و مشخصات طراحی بستگی دارد.
آیا کلاس ۱۵۰ به معنی تحمل فشار ۱۵۰ بار است؟
خیر. Class 150 یک رده فشاری استاندارد است و معادل فشار ثابت ۱۵۰ بار نیست. فشار مجاز باید بر اساس جنس، دما و استاندارد مربوط به محصول تعیین شود.
چه عواملی بر قیمت شیر پروانه‌ای فولادی کلاس ۱۵۰ تأثیر دارند؟
سایز، جنس بدنه و قطعات داخلی، نوع اتصال، برند، نوع عملکرد و تجهیزات جانبی از عوامل مهم تعیین‌کننده قیمت هستند.
برای خرید شیر پروانه‌ای فولادی کلاس ۱۵۰ چه اطلاعاتی لازم است؟
سایز اسمی، فشار و دمای کاری، نوع سیال، جنس موردنیاز، نوع اتصال و نحوه عملکرد باید مشخص شوند. بررسی مدارک فنی محصول نیز پیش از سفارش ضروری است. جهت کسب اطلاعات بیشتر و راهنمای خرید با کارشناسان ما تماس بگیرید.
جمع‌بندی
شیر پروانه‌ای فولادی کلاس ۱۵۰ به دلیل عملکرد سریع و طراحی نسبتاً ساده، در بسیاری از خطوط لوله صنعتی برای قطع و وصل جریان و در برخی مدل‌ها برای تنظیم دبی استفاده می‌شود. انتخاب مدل مناسب به فشار و دمای کاری، نوع سیال، جنس قطعات و شرایط آب‌بندی بستگی دارد.
