شیر اطمینان فولادی کلاس ۱۵۰ چیست؟ مشخصات فنی، انواع و کاربردها

در این مقاله با عملکرد شیر اطمینان فولادی کلاس ۱۵۰، اجزای اصلی، مشخصات فنی، انواع، کاربردها و نکات مهم انتخاب، نصب و نگهداری آن آشنا می‌شوید.

شیر اطمینان فولادی کلاس ۱۵۰ چیست؟

شیر اطمینان فولادی کلاس ۱۵۰ یکی از تجهیزات ایمنی سیستم‌های تحت فشار است که برای جلوگیری از افزایش فشار بیش از حد مجاز به کار می‌رود. این تجهیز با تخلیه سیال در شرایط تعیین‌شده، به حفاظت از تجهیزات و کاهش خطر ناشی از افزایش فشار کمک می‌کند.

عملکرد این تجهیز را می‌توان با سوپاپ اطمینان زودپز مقایسه کرد؛ با این تفاوت که شیرهای اطمینان صنعتی بر اساس نوع سیال، فشار، دما و الزامات طراحی انتخاب می‌شوند.

عبارت «کلاس ۱۵۰» به رده فشاری اسمی اتصال یا تجهیز بر اساس استاندارد مربوط اشاره دارد و به معنای فشار کاری یا فشار تنظیم ۱۵۰ بار نیست. فشار مجاز کاری به جنس، دمای سرویس و استاندارد طراحی بستگی دارد؛ فشار تنظیم نیز باید مطابق الزامات حفاظتی سیستم تعیین شود. فشار مجاز کاری به جنس بدنه، دمای سرویس و استاندارد مربوط بستگی دارد و فشار تنظیم نیز باید متناسب با شرایط طراحی سیستم تعیین شود. برای آشنایی بیشتر با ساختار و دسته‌بندی این تجهیزات، می‌توانید راهنمای شیرهای فولادی و انواع آن‌ها را مطالعه کنید.

شیر اطمینان در صنایع نفت، گاز، پتروشیمی، نیروگاه‌ها و تجهیزات تحت فشار، برای کاهش خطر آسیب ناشی از افزایش فشار استفاده می‌شود.

نحوه عملکرد شیر اطمینان فولادی کلاس ۱۵۰

در شرایط عادی، شیر اطمینان بسته می‌ماند و از خروج سیال جلوگیری می‌کند. با افزایش فشار سیستم و رسیدن آن به فشار تنظیم‌شده، نیروی واردشده از طرف سیال بر نیروی نگهدارنده دیسک غلبه می‌کند و مسیر تخلیه باز می‌شود.

با تخلیه سیال و کاهش فشار، شیر در محدوده عملکرد طراحی‌شده دوباره بسته می‌شود. اختلاف میان فشار بازشدن و فشار بسته‌شدن مجدد، با اصطلاح Blowdown شناخته می‌شود.

در بسیاری از شیرهای اطمینان فنردار، بازشدن سریع شیر با اصطلاح Pop Action شناخته می‌شود. بااین‌حال، این ویژگی در همه مدل‌ها یکسان نیست و به طراحی شیر و مشخصات اعلام‌شده از سوی سازنده بستگی دارد.

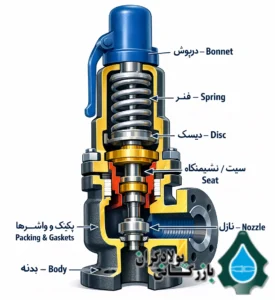

اجزای اصلی شیر اطمینان فولادی کلاس ۱۵۰

اجزای اصلی شیر اطمینان با توجه به نوع طراحی آن متفاوت‌اند، اما در مدل‌های فنردار معمولاً بدنه، نازل، دیسک، نشیمنگاه، فنر، محور و درپوش وجود دارند.

• بدنه: اجزای داخلی را در خود جای می‌دهد و به خط یا تجهیز تحت فشار متصل می‌شود.
• نازل: مسیر ورود سیال به بخش اصلی شیر را تشکیل می‌دهد.
• دیسک: با باز و بسته‌شدن، خروج سیال را کنترل می‌کند.
• نشیمنگاه (Seat): سطح تماس دیسک با شیر در حالت بسته است.
• فنر: نیروی لازم برای نگه‌داشتن دیسک در حالت بسته را تأمین می‌کند.
• محور: حرکت دیسک را هدایت می‌کند.
• درپوش: بخش بالایی مجموعه را می‌پوشاند و ساختار آن به طراحی شیر بستگی دارد.

در مدل‌های پایلوت‌دار، مجموعه پایلوت نیز به کنترل عملکرد شیر اصلی کمک می‌کند. برای شناسایی دقیق اجزای هر مدل، باید شماتیک و مستندات سازنده همان شیر بررسی شود.

ویژگی‌های فنی شیر اطمینان فولادی کلاس ۱۵۰

برای بررسی مشخصات محصول و اطلاع از قیمت روز، می‌توانید صفحه قیمت محصول شیر اطمینان فولادی کلاس ۱۵۰ را در سایت آوا مهرگان کهن مشاهده کنید.

کاربرد شیر اطمینان فولادی کلاس ۱۵۰ در صنایع مختلف

شیر اطمینان فولادی کلاس ۱۵۰، در صورت تناسب با فشار و دمای طراحی، می‌تواند در بخش‌های مختلف صنایع فرایندی استفاده شود. انتخاب جنس بدنه و اجزای داخلی باید با توجه به خواص سیال و شرایط بهره‌برداری انجام شود.

نوع سیال یا کاربرد	صنایع مرتبط	نکته مهم در انتخاب
بخار	نیروگاه‌ها و تأسیسات بخار	بررسی دما، فشار و ظرفیت تخلیه
گاز طبیعی	خطوط گاز و پالایشگاه‌ها	سازگاری مواد و فشار تنظیم
مایعات صنعتی	صنایع شیمیایی و پتروشیمی	بررسی خواص سیال و ظرفیت تخلیه
سیالات خورنده	صنایع شیمیایی و فرایندی	انتخاب مواد سازگار با سیال
تجهیزات تحت فشار	مخازن و سامانه‌های فرایندی	تطبیق ظرفیت شیر با الزامات حفاظتی

صرف استفاده از بدنه فولادی یا داشتن کلاس ۱۵۰ برای انتخاب شیر کافی نیست؛ ظرفیت تخلیه، فشار تنظیم، دمای سرویس و سازگاری مواد نیز باید بررسی شوند.

انواع شیر اطمینان و تجهیزات مرتبط با حفاظت در برابر افزایش فشار

شیر اطمینان فنردار (Spring-loaded Safety Valve)

شیر اطمینان فنردار یکی از انواع متداول شیرهای اطمینان است. در این مدل، فنر نیروی لازم برای نگه‌داشتن دیسک در حالت بسته را تأمین می‌کند. زمانی که فشار سیال به فشار تنظیم‌شده برسد، دیسک از نشیمنگاه جدا می‌شود و مسیر تخلیه باز می‌شود.

برخی از مدل‌های فنردار برای بازشدن سریع یا Pop Action طراحی شده‌اند. این ویژگی به تخلیه سریع فشار اضافی کمک می‌کند، اما نحوه عملکرد دقیق شیر به طراحی آن و مشخصات اعلام‌شده از سوی سازنده بستگی دارد.

مزایای شیر اطمینان فنردار

• ساختار مکانیکی نسبتاً ساده
• عملکرد خودکار بدون نیاز به فرمان الکتریکی خارجی
• امکان استفاده در کاربردهای متنوع، متناسب با طراحی شیر
• دسترسی نسبتاً ساده به قطعات برای بازرسی و سرویس در بسیاری از مدل‌ها

محدودیت‌های شیر اطمینان فنردار

• نیاز به بازرسی، آزمون و نگهداری دوره‌ای
• حساسیت عملکرد به وضعیت فنر، نشیمنگاه و شرایط نصب
• محدودیت عملکرد در برخی کاربردهای خاص که به طراحی متفاوت نیاز دارند

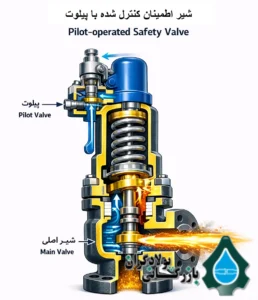

شیر اطمینان پایلوت‌دار (Pilot-operated Safety Valve)

شیر اطمینان پایلوت‌دار از یک شیر اصلی و یک مجموعه پایلوت تشکیل می‌شود. پایلوت، فشار سیستم را دریافت می‌کند و در شرایط تعیین‌شده، فرمان لازم برای عملکرد شیر اصلی را فراهم می‌کند.

این طراحی در برخی کاربردها امکان کنترل دقیق‌تر فشار تنظیم و عملکرد مناسب در محدوده مشخصی از شرایط کاری را فراهم می‌کند. بااین‌حال، انتخاب آن باید با توجه به نوع سیال، شرایط بهره‌برداری و محدودیت‌های طراحی سازنده انجام شود.

مزایای شیر اطمینان پایلوت‌دار

• امکان کنترل دقیق فشار تنظیم در مدل‌های مناسب
• قابلیت استفاده در برخی سامانه‌های با فشار بالا یا شرایط کاری خاص
• امکان کاهش برخی محدودیت‌های عملکردی شیرهای فنردار در کاربردهای مشخص

محدودیت‌های شیر اطمینان پایلوت‌دار

• ساختار پیچیده‌تر نسبت به بسیاری از مدل‌های فنردار
• نیاز به تخصص فنی برای نصب، آزمون و سرویس
• حساسیت عملکرد مجموعه پایلوت به شرایط سرویس و طراحی
• هزینه تهیه و نگهداری وابسته به مدل و کاربرد

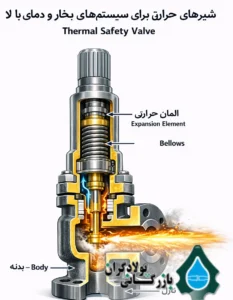

شیر تخلیه انبساط حرارتی؛ تجهیزی برای حفاظت از مایعات محبوس

در برخی سیستم‌ها، مایع بین دو نقطه بسته محبوس می‌شود. افزایش دمای این مایع می‌تواند باعث انبساط و افزایش فشار شود. شیر تخلیه انبساط حرارتی برای حفاظت از چنین بخش‌هایی طراحی می‌شود و در صورت رسیدن فشار به مقدار تعیین‌شده، سیال را تخلیه می‌کند.

این تجهیز با شیر اطمینان مورد استفاده برای حفاظت از بویلرها و مخازن تحت فشار یکسان نیست و نباید بدون بررسی طراحی، به‌عنوان نوع سوم شیر اطمینان معرفی شود.

انتخاب این شیر به نوع سیال، محدوده فشار، دمای کاری و الزامات سیستم بستگی دارد.

مزایا و محدودیت‌های شیر اطمینان فولادی کلاس ۱۵۰

مزایا	محدودیت‌ها
کمک به حفاظت از تجهیزات در برابر افزایش فشار	نیاز به انتخاب صحیح بر اساس شرایط طراحی
عملکرد خودکار در شرایط تعیین‌شده	ضرورت بازرسی و آزمون دوره‌ای
امکان استفاده در کاربردهای صنعتی متنوع	محدودیت فشار و دما بر اساس جنس و طراحی
قابلیت انتخاب در مدل‌ها و مواد مختلف	هزینه تهیه و نگهداری وابسته به نوع شیر
امکان استفاده در سیستم‌های تحت فشار، در صورت تناسب مشخصات	نیاز به نصب و تنظیم مطابق دستورالعمل سازنده

عملکرد ایمن شیر اطمینان به انتخاب ظرفیت مناسب، فشار تنظیم صحیح، نصب اصولی و نگهداری متناسب با شرایط بهره‌برداری وابسته است.

راهنمای نصب و نگهداری شیر اطمینان فولادی کلاس ۱۵۰

نصب صحیح شیر اطمینان فولادی

نصب شیر اطمینان باید مطابق دستورالعمل سازنده و الزامات طراحی سیستم انجام شود. جهت نصب، وضعیت قرارگیری شیر و ابعاد مسیر ورود و تخلیه باید با مشخصات همان مدل مطابقت داشته باشند.

مسیر تخلیه باید ظرفیت کافی داشته باشد و به‌گونه‌ای طراحی شود که فشار برگشتی نامجاز، خطر برای کارکنان یا آسیب به تجهیزات ایجاد نکند. همچنین باید از واردشدن بار نامناسب به اتصالات شیر جلوگیری شود.

نکات ایمنی هنگام سرویس

• پیش از بازکردن شیر، تجهیزات را طبق دستورالعمل ایمنی از فشار و انرژی خطرناک ایزوله کنید.
• از تجهیزات حفاظت فردی مناسب استفاده کنید.
• تنظیم فشار و تعمیر قطعات داخلی را به افراد دارای صلاحیت فنی بسپارید.
• پس از سرویس، آزمون‌های لازم را مطابق دستورالعمل سازنده و مقررات مربوط انجام دهید.

زمان‌بندی بازرسی و آزمون

زمان بازرسی، آزمون و سرویس شیر اطمینان باید بر اساس نوع تجهیز، نوع سیال، شرایط بهره‌برداری، مقررات مربوط و توصیه سازنده تعیین شود. به همین دلیل، نمی‌توان یک بازه زمانی ثابت را برای تمام شیرهای اطمینان مناسب دانست.

سؤالات متداول شما درباره شیر اطمینان فولادی کلاس ۱۵۰

    1. آیا فشار تنظیم شیر اطمینان قابل تغییر است؟

بله، در مدل‌هایی که برای تنظیم فشار طراحی شده‌اند، فشار بازشدن طبق دستورالعمل سازنده قابل تنظیم است. این کار باید با توجه به فشار طراحی سیستم، الزامات استاندارد و مشخصات فنی شیر و توسط فرد متخصص انجام شود.

    2. تفاوت شیر اطمینان و شیر رلیف چیست؟

شیر اطمینان (Safety Valve) معمولاً برای حفاظت در برابر افزایش فشار و بازشدن سریع در کاربردهای مشخص، به‌ویژه بخار و گاز، استفاده می‌شود. شیر تخلیه فشار (Relief Valve) معمولاً برای تخلیه تدریجی‌تر سیال، به‌ویژه مایعات، به کار می‌رود. بااین‌حال، تعریف دقیق و نحوه عملکرد به استاندارد، نوع طراحی و کاربرد تجهیز بستگی دارد.

    3. اصطلاح Blowdown به چه معناست؟

Blowdown اختلاف میان فشار بازشدن شیر و فشار بسته‌شدن مجدد آن است. این اختلاف به عملکرد پایدار شیر کمک می‌کند و مقدار آن به نوع شیر و الزامات طراحی بستگی دارد.

    4. آیا شیر اطمینان نیاز به سرویس دوره‌ای دارد؟

بله، شیر اطمینان باید مطابق دستورالعمل سازنده، شرایط بهره‌برداری و مقررات مربوط بازرسی و آزمون شود. زمان‌بندی سرویس برای تمام مدل‌ها و کاربردها یکسان نیست.

    5. آیا شیر اطمینان برای کنترل دائمی فشار مناسب است؟

خیر. وظیفه اصلی شیر اطمینان، حفاظت از سیستم در برابر افزایش فشار بیش از حد مجاز است. برای تنظیم پیوسته فشار در شرایط عادی، باید از تجهیزات کنترلی متناسب با طراحی سیستم استفاده شود.

     6. چه استانداردهایی برای شیر اطمینان کلاس ۱۵۰ مطرح هستند؟

• استانداردهای مرتبط به نوع شیر و کاربرد آن بستگی دارند. برای مثال، ASME Section VIII در زمینه الزامات مخازن تحت فشار و حفاظت آن‌ها مطرح است و API 526 به ابعاد و مشخصات مشخصی از شیرهای اطمینان فلنجی فولادی می‌پردازد. استاندارد قابل استناد برای هر محصول باید با توجه به طراحی و مستندات سازنده تعیین شود.

نتیجه‌گیری

شیر اطمینان فولادی کلاس ۱۵۰ برای حفاظت از سیستم‌های تحت فشار در برابر افزایش فشار به کار می‌رود. انتخاب مدل مناسب به فشار و دمای طراحی، نوع سیال، ظرفیت تخلیه، جنس قطعات و الزامات استاندارد بستگی دارد. کلاس ۱۵۰ به‌تنهایی برای تعیین فشار کاری یا فشار تنظیم کافی نیست؛ بنابراین، مشخصات فنی محصول باید پیش از انتخاب بررسی شود.
