شیر سوزنی KSB یکی از پرکاربردترین تجهیزات در صنعت و تاسیسات به شمار میرود که به دلیل کیفیت بالا و عملکرد دقیق، محبوبیت ویژهای دارد.
شیرهای سوزنی KSB در مدلها، و جنسهای متنوعی عرضه میشوند که هرکدام با توجه به ویژگیها و کاربرد خاص خود، قیمت متفاوتی دارند. در این مقاله، قصد داریم به بررسی قیمت و انواع مدل و ویژگی های شیر سوزنی بپردازیم.
برای استعلام بهترین قیمت شیر سوزنی KSB و موجودی روز همین حالا تماس بگیرید. پولادگران تامین کننده تخصصی شیرآلات صنعتی نفت و گاز با بیش از 20 سال سابقه
انواع شیر سوزنی KSB
شیرهای سوزنی، مانند سایر شیرآلات صنعتی، از مواد مختلفی ساخته میشوند تا با شرایط محیطی و کاربردهای خاص تطابق داشته باشند. انتخاب جنس مناسب بستگی به نوع سیال، فشار، دما، مقاومت در برابر خوردگی و نیازهای دیگر دارد.
شیر سوزنی (یا همان شیر سوزنی فلکهسوزنی) براساس جنس بدنه به چند دسته تقسیم میشود. بررسی اندازه های شیر سوزنی KSB
دستهبندی شیر سوزنی براساس جنس
- چدنی
- فولادی (کربن استیل)
- استنلس استیل (فولاد ضد زنگ)
- برنجی برنزی
- PVC یا UPVC (برای کاربردهای خاص و کمتر رایج در ایران)
در این مقاله، قصد داریم به بررسی سه نوع اصلی از جنسهای شیر سوزنی—چدنی، فولادی و استیل—که بیشترین کاربرد را در صنایع نفت، گاز و پتروشیمی ایران دارند، بپردازیم.
جدول دستهبندی شیر سوزنی براساس ویژگیها، کاربردها و وضعیت قیمت
| جنس شیر سوزنی | ویژگیها | کاربردها | وضعیت قیمت | دمای کاری (حداکثر تقریبی) | فشار کاری (حداکثر تقریبی) |
|---|---|---|---|---|---|
| چدنی | مقاومت متوسط، مناسب برای فشارهای پایین | سیستمهای آبرسانی، گرمایش | بسیار مقرونبهصرفه؛ نسبت به سایر جنسها ارزانتر | تا 150 درجه سانتیگراد | تا 16 بار |
| فولادی (کربن استیل) | مقاومت بالا در برابر فشار و دما | صنایع نفت، گاز، بخار | متوسط؛ نسبت به چدن گرانتر، نسبت به استیل ارزانتر | تا 400 درجه سانتیگراد | تا 40 بار |
| استنلس استیل (316) | مقاوم در برابر خوردگی، بهداشتی | صنایع غذایی، دارویی، شیمیایی | گران؛ به دلیل ویژگیهای خاص، قیمت بالاتری دارد | تا 500 درجه سانتیگراد | تا 63 بار |
| برنجی | مقاوم به خوردگی در آب، قیمت مناسب | لولهکشی ساختمانی، سیستمهای آبرسانی | مقرونبهصرفه؛ نسبت به استیل ارزانتر | تا 120 درجه سانتیگراد | تا 16 بار |
| برنزی | مقاومت بالا در برابر خوردگی، مخصوصاً آب دریا | صنایع دریایی، صنعتی | متوسط تا بالا؛ بسته به برند و استاندارد متفاوت | تا 250 درجه سانتیگراد | تا 25 بار |
| PVC / UPVC | سبک، ضد خوردگی، غیر فلزی | انتقال مواد شیمیایی سبک، فاضلاب | بسیار مقرونبهصرفه؛ نسبت به فلزات ارزانتر | تا 60 درجه سانتیگراد | تا 10 بار |

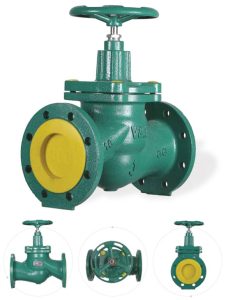

شیر سوزنی چدنی (Cast Iron Needle Valve)
شیر سوزنی چدنی (Cast Iron Needle Valve) از جنس چدن مقاوم ساخته شده که برای کاربردهای عمومی صنعتی و تاسیساتی بسیار مناسب است. این شیر به دلیل مقاومت خوب در برابر فشار و دمای متوسط، گزینهای اقتصادی و پرکاربرد در پروژههای صنعتی و ساختمانی به شمار میرود. شیر سوزنی چدنی KSB بیشتر در خطوط انتقال آب، سیستمهای گرمایشی و سرمایشی و مصارف صنعتی سبک استفاده میشود. این نوع شیر معمولا از لحاظ قیمت نسبت به شیرهای استیل یا آلیاژ اقتصادیتر است.
ویژگیهای شیر سوزنی چدنی
کنترل دقیق جریان
طراحی مخروطی (سوزنی) امکان تنظیم بسیار دقیق دبی عبوری از شیر را فراهم میکند. به عبارت دیگر نوک سوزن خیلی باریک است و هر چقدر که بیشتر وارد نشیمنگاه شود، راه عبور سیال کم و کمتر می شود، برعکس، با برداشتن سوزن، مسیر بازتر می شود و جریان بیشتر میگردد. برخلاف شیرهای قطع و وصل (مثلاً شیر کشویی یا توپی) که فقط باز یا بسته هستند، شیر سوزنی میتواند جریان رو خیلی ریز و دقیق تنظیم کند، و چون تغییر جریان تدریجی و نرم اتفاق میافتد، احتمال بروز لرزش یا ضربه آب (Water Hammer) خیلی کم می شود.
مناسب برای فشار و دمای متوسط
بیشتر شیرهای سوزنی چدنی برای سیستمهایی با فشار و دمای متوسط طراحی میشوند (مثلاً سیستمهای بخار، آب، روغن، و هوا).شیرهای ساخته شده از چدن معمولاً برای فشارهایی تا حدود ۱۰ تا ۱۶ بار (bar) و دمای کاری حدود -۱۰ تا ۲۵۰ درجه سانتیگراد مناسباند (بسته به نوع چدن و طراحی شیر). فشار و دمای بالاتر از این معمولاً نیازمند مواد مقاومتر مثل فولاد ضدزنگ یا آلیاژهای خاص هستند تا ایمنی و دوام حفظ شود.
نصب و نگهداری آسان
طراحی ساده این شیر باعث میشود نگهداری و تعمیرات آن راحتتر باشد. طراحی شیر سوزنی به گونه ای است که با باز کردن بخش بالایی شیر، به راحتی میتوان به سوزن (دیسک) ساقه (Stem) نشیمنگاه (Seat) دسترسی داشت. یعنی نیازی به باز کردن کل شیر از روی خط لوله نیست.
قابلیت استفاده در صنایع مختلف
دوام، مقاومت در برابر خوردگی و قابلیت تنظیم دقیق جریان، باعث شده است که شیر سوزنی چدنی در صنایع مختلفی از جمله نفت و گاز، پتروشیمی، تصفیهخانهها، نیروگاهها، سیستمهای آبیاری و تأسیسات ساختمانی کاربرد گستردهای دارد و بهعنوان یک راهحل اقتصادی و قابل اعتماد برای کنترل جریان سیالات در فشار و دمای متوسط شناخته میشود.

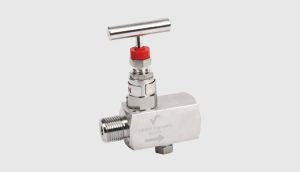

شیر سوزنی فولادی (Steel Needle Valve / Steel Needle Type Valve)
شیر سوزنی فولادی (Steel Needle Valve / Steel Needle Type Valve) نوعی شیر صنعتی است که برای کنترل دقیق جریان سیالات در خطوط لوله استفاده میشود. شیرهای سوزنی فولادی از نظر قیمتی در بازهای بین نوع چدنی و استیل قرار دارند؛ بهطوریکه قیمت آنها بالاتر از مدلهای چدنی و پایینتر از مدلهای استیل است. این شیر با داشتن پیستون باریک و نوک تیز (شبیه سوزن)، امکان تنظیم بسیار دقیق میزان عبور جریان را فراهم میکند. جنس فولادی آن باعث میشود شیر برای کاربردهای سخت و محیطهای پرچالش مناسب باشد. این شیربا جنسی از فولاد (فولاد کربنی یا فولاد ضدزنگ) ، بسیار مقاوم بوده و مناسب محیطهای با فشار و دمای بالا است. از این شیر میتوان در صنایع نفت و گاز،صنایع دارویی و غذایی، پتروشیمی و ماشینآلات صنعتی، در سیستمهای هیدرولیکی و پنوماتیکی و سیستمهای ابزار دقیق، کالیبراسیون وکنترل دقیق جریان استفاده کرد.
شیرهای سوزنی فولادی معمولاً برای کاربردهای فشار بالا طراحی میشوند. محدوده فشار کاری آنها بسته به نوع فولاد و طراحی شیر میتواند از حدود 100 بار (10 مگاپاسکال) تا بیش از 600 بار (60 مگاپاسکال) متغیر باشد. برخی مدلهای خاص برای فشارهای بسیار بالاتر نیز ساخته میشوند.محدوده دمای کاری شیرهای فولادی معمولاً بین 40- درجه سلسیوس تا 400 درجه سلسیوس است. بسته به جنس دقیق فولاد (فولاد کربنی، فولاد ضدزنگ یا آلیاژهای خاص) و نوع آببندی، این محدوده ممکن است تغییر کند. برخی شیرها با آلیاژهای ویژه و آببندیهای خاص میتوانند دماهای بالاتر از 400 درجه را نیز تحمل کنند.
ویژگی های شیر سوزنی فولادی
کنترل دقیق جریان
شیر سوزنی دارای یک پیستون باریک و بلند است که شبیه نوک سوزن طراحی شده. این پیستون داخل یک مجرای باریک (دهانه کوچک) حرکت میکند و با بالا و پایین رفتن، میزان باز بودن مسیر
عبور سیال را تنظیم میکند.
طراحی جمع و جور
شیرهای سوزنی فولادی معمولاً ابعاد کوچکتر و حجم کمتر نسبت به شیرهای دیگر مثل شیرهای توپی یا شیرهای پروانهای دارند. این طراحی فشرده باعث میشود این شیرها در فضاهای محدود و خطوط لولهای که امکان نصب تجهیزات بزرگ وجود ندارد، به راحتی جای بگیرند. طراحی منحصربهفرد این شیرها، علاوه بر فراهم کردن کنترل دقیق در سیستمهای کوچک، به نصب و نگهداری آسانتر، کاهش هزینه و وزن سیستم و همچنین امکان نصب در فضاهای محدود و مکانهای غیرمعمول کمک میکند.
طول عمر بالاتر
طول عمر بالای شیر سوزنی فولادی ناشی از ساختار محکم، مقاومت مکانیکی و شیمیایی بالا، کاهش سایش قطعات و پایداری عملکرد در شرایط سخت است که در نهایت منجر به کاهش نیاز به تعمیر و نگهداری و افزایش بهرهوری سیستم میشود. به طور مثال در صنایع نفت و گاز و پتروشیمی و یا نیروگاهها هزینه تعویض یا تعمیر شیرها بسیار بالاست و خرابی ناگهانی میتواند باعث توقف خط تولید و خسارات سنگین شود. بنابراین استفاده از شیرهای بادوام و با عمر طولانی اهمیت ویژهای دارد.
آب بندی و جلو گیری از نشتی
شیرهای صنعتی مثل شیر سوزنی، نه فقط برای تنظیم جریان بلکه برای قطع کامل جریان و جلوگیری از نشتی طراحی می شوند. استفاده از متریال مقاوم، طراحی دقیق نشیمنگاه و پکینگ مناسب باعث میشه این شیرها عملکردی مطمئن، ایمن و پایدار داشته باشند. نشتی در یک سیستم صنعتی میتواند منجر به کاهش بهرهوری سیستم، افزایش مصرف مواد، خطرات ایمنی (مثل نشت گاز یا مواد شیمیایی سمی)، آسیب به تجهیزات و توقفهای ناگهانی تولید و هزینههای بالا شود .بنابراین، کیفیت و طراحی آببندی در این شیرها بخش بسیار حیاتی در عملکردشان می باشد.
شیر سوزنی استیل (Stainless Steel Needle Valve)
شیر سوزنی استیل (Stainless Steel Needle Valve)، یک شیر کنترل دقیق است که برای تنظیم جریان سیالات در کاربردهای صنعتی مختلف طراحی شده است. این شیر از جنس استیل ضدزنگ ساخته شده که آلیاژی مقاوم در برابر خوردگی بوده و به دلیل دوام و مقاومتش در برابر دماهای بالا شناخته شده است و گزینهای ایدهآل برای استفاده در محیطهای خورنده،صنعت نفت و گاز، صنایع غذایی و نوشیدنی، دارویی،آزمایشگاه ها و تحقیقات، صنایع شیمیایی و پتروشیمی و خطوط انتقال سیالات حساس است. قیمت شیر سوزنی استیل نسبت به نمونه چدنی بالاتر است اما طول عمر و کارایی آن در شرایط سخت کاملاً توجیهپذیر است. در ادامه به بررسی ویژگیها، خصوصیات و کاربردهای شیر سوزنی استیل میپردازیم تا به شما در انتخاب درست این شیر کمک کنیم.
ویژگی های شیر سوزنی استیل
مقاومت در برابر خوردگی
یکی از مهمترین مزایای شیرهای استیل، مقاومت بالا در برابر خوردگی است. استیل ضدزنگ که عمدتاً از آهن، کربن و کروم ساخته شده، لایهی نازکی به نام فیلم غیر فعال روی سطح ایجاد میکند که از زنگزدگی و خوردگی جلوگیری میکند. این ویژگی به ویژه در صنایعی که شیر در معرض مواد خورنده یا شرایط مرطوب است اهمیت دارد.
مقاومت در دمای بالا
در کاربردهایی که دما بالا است، مواد باید توانایی حفظ ساختار و عملکرد خود را داشته باشند و استیل ضدزنگ این ویژگی را داراست. شیر سوزنی استیل میتواند در دماهای بالا بدون کاهش مقاومت یا انعطافپذیری کار کند که برای کنترل سیالات داغ یا فرآیندهای نزدیک به احتراق حیاتی است. دمای کاری معمول برای شیرهای سوزنی استیل در حدود -۲۰۰ تا ۵۰۰ درجه سانتیگراد است. برخی انواع خاص استیل (مثل استیل 316 یا استیل آلیاژی خاص) ممکن است تا دماهای بالاتر از ۵۰۰ درجه سانتیگراد هم مقاومت داشته باشند، البته با توجه به شرایط کاری و فشار.
استحکام و دوام:
استیل ضدزنگ به دلیل مقاومت کششی بالا، میتواند در برابر ضربههای فیزیکی و فشارها مقاومت کند که این امر به طول عمر شیر استیل سوزنی کمک میکند. این ویژگی برای شیرهایی که تحت فشارهای مکانیکی قرار دارند بسیار مهم است.
توانایی تحمل فشار
این شیر به گونهای طراحی شدهاند که بتوانند تحت فشارهای مختلف به خوبی کار کنند. این قابلیت آنها را برای سیستمهای مختلف با فشار بالا یا پایین مناسب میکند و به طراحی سیستمهای امنتر کمک میکند. شیرهای سوزنی استیل معمولاً میتوانند فشارهای تا ۴۰۰ بار (bar) یا حتی بیشتر را تحمل کنند. در کاربردهای خاص و شیرهای با کیفیت بالا، فشار کاری ممکن است تا ۶۰۰ بار نیز برسد. دماهای کاری هم معمولاً از ۲۰۰- تا ۵۰۰ درجه سانتیگراد متغیر است، بسته به نوع استیل و طراحی شیر.
کنترل دقیق جریان
ویژگی اصلی شیر سوزنی، توانایی تنظیم دقیق جریان است. با یک تنظیم کوچک، تغییر قابل توجهی در میزان جریان ایجاد میشود، بهدلیل رزوههای دقیق ساقه و نوک مخروطیشکل که به نشیمنگاه محکم میچسبد.
آب بندی کامل (Leak-tight sealing)
یکی از نکات مهم در انتخاب شیر، توانایی جلوگیری از نشت است. شیرهای سوزنی استیل به دلیل طراحی مخروطی سوزن و نشیمنگاه (Seat)، داشتن جنس استیل با کیفیت بالا،آلیاژها و آببندیهای جانبی و کنترل کیفیت بالا در ساخت در این زمینه بسیار خوب عمل میکنند و در کاربردهای سیالات سمی یا گرانقیمت اطمینان خاطر ایجاد میکنند.
طراحی جمع و جور و سبک
شیرهای سوزنی استیل علاوه بر استحکام بالا به دلیل ساختار ساده و استفاده از مواد سبک و مقاوم، طراحی بسیار کمحجم،و فشرده ای دارند که مزایای زیادی همچون کاهش وزن کل سیستم و افزایش انعطافپذیری طراحی را در سیستمهای مختلف فراهم کرده است.
نصب و نگهداری آسان
مهندسان شیرهای سوزنی استیل را به خاطر نصب ساده و نگهداری آسان میپسندند که باعث کاهش زمان توقف در فرایندهای صنعتی میشود.
نتیجه گیری
در نهایت، انتخاب شیر سوزنی مناسب به شرایط کاری و نیازهای هر پروژه بستگی دارد؛ شیر چدنی بسیار مقرونبهصرفه و نسبت به سایر جنسها ارزانتر است، شیر فولادی در سطح متوسط قرار دارد و نسبت به چدن گرانتر ولی نسبت به استیل ارزانتر است، و شیر استیل به دلیل ویژگیهای خاص و مقاومت بالا، قیمت بالاتری دارد. آشنایی با ویژگیهای هر نوع شیر نقش مهمی در بهبود عملکرد، ایمنی و دوام سیستم ایفا میکند. برای انتخاب دقیق و مطمئن، توصیه میشود حتماً با کارشناسان با تجربه در این حوزه مشورت کنید تا بهترین گزینه متناسب با نیازتان را انتخاب نمایید.
